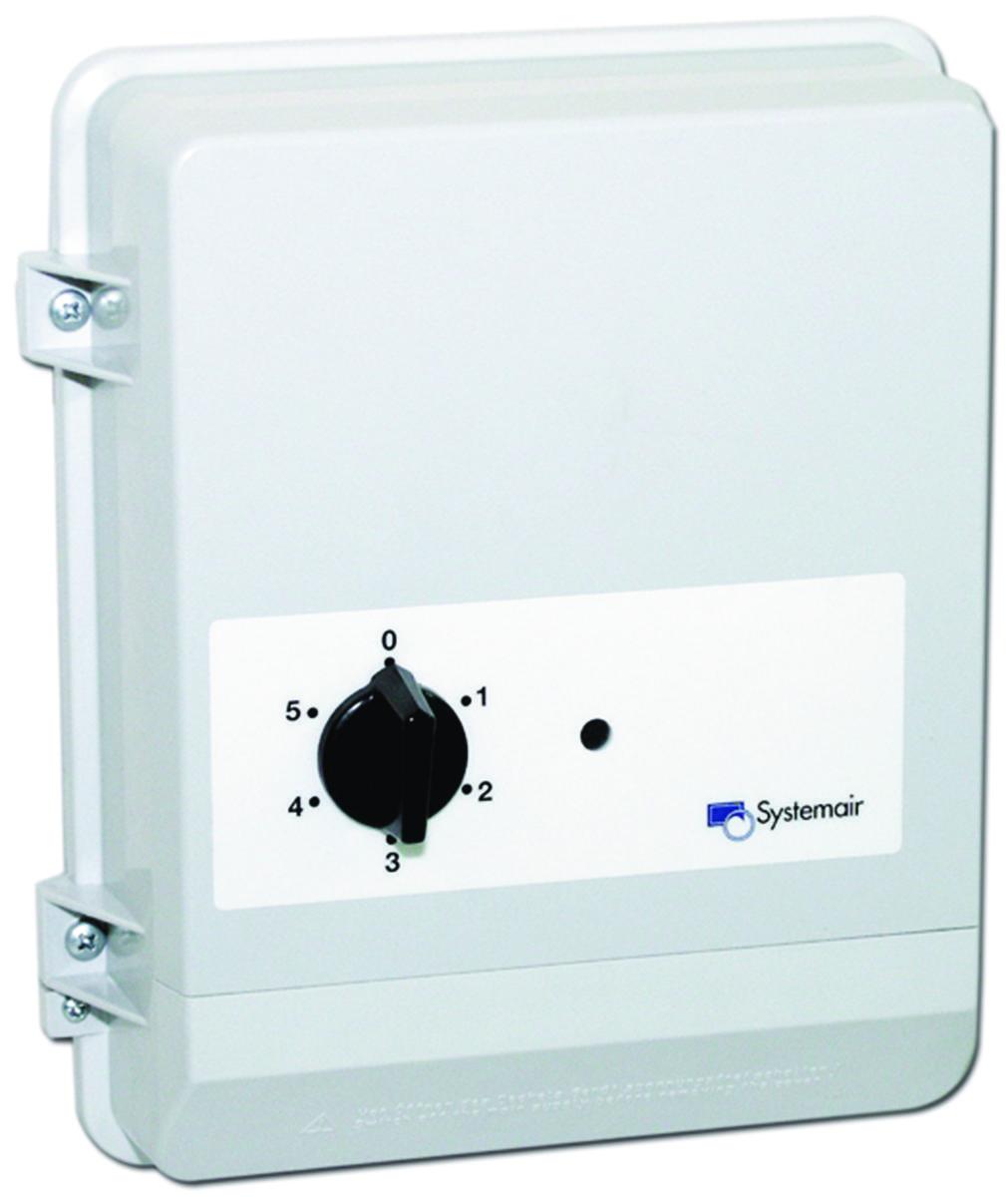

Transformator RTRD, Systemair

Trefas transformator, där fläktens varvtal styrs genom att matningsspänningen kan varieras i fem fasta steg, vilket sker manuellt med hjälp av omkopplingsvredet på fronten. Inbyggt termokontaktmotorskydd TK bryter matningsspänningen vid bruten termokontakt. Återställning sker genom att vredet vrids till "0" i ca 10 sekunder, därefter sker återstart. Ingång för rumstermostat RT och frostskyddstermostat FS som vid brytande kontakt bryter bort matningsspänningen till fläkten. Bryter frostskyddstermostaten FS sker återställning på samma sätt som för utlöst TK. Levereras byglade. Signallampa på fronten indikerar drift. Transformatorn har utgång 230 V för styrning av spjäll, elbatteri eller annan extern utrustning. När transformatorn ställs i läge 0, eller när TK eller RT ingången bryts, är utgången spänningslös. Matningsspänning: 400 V 50/60 Hz.
Utspänning vid de 5-stegen
