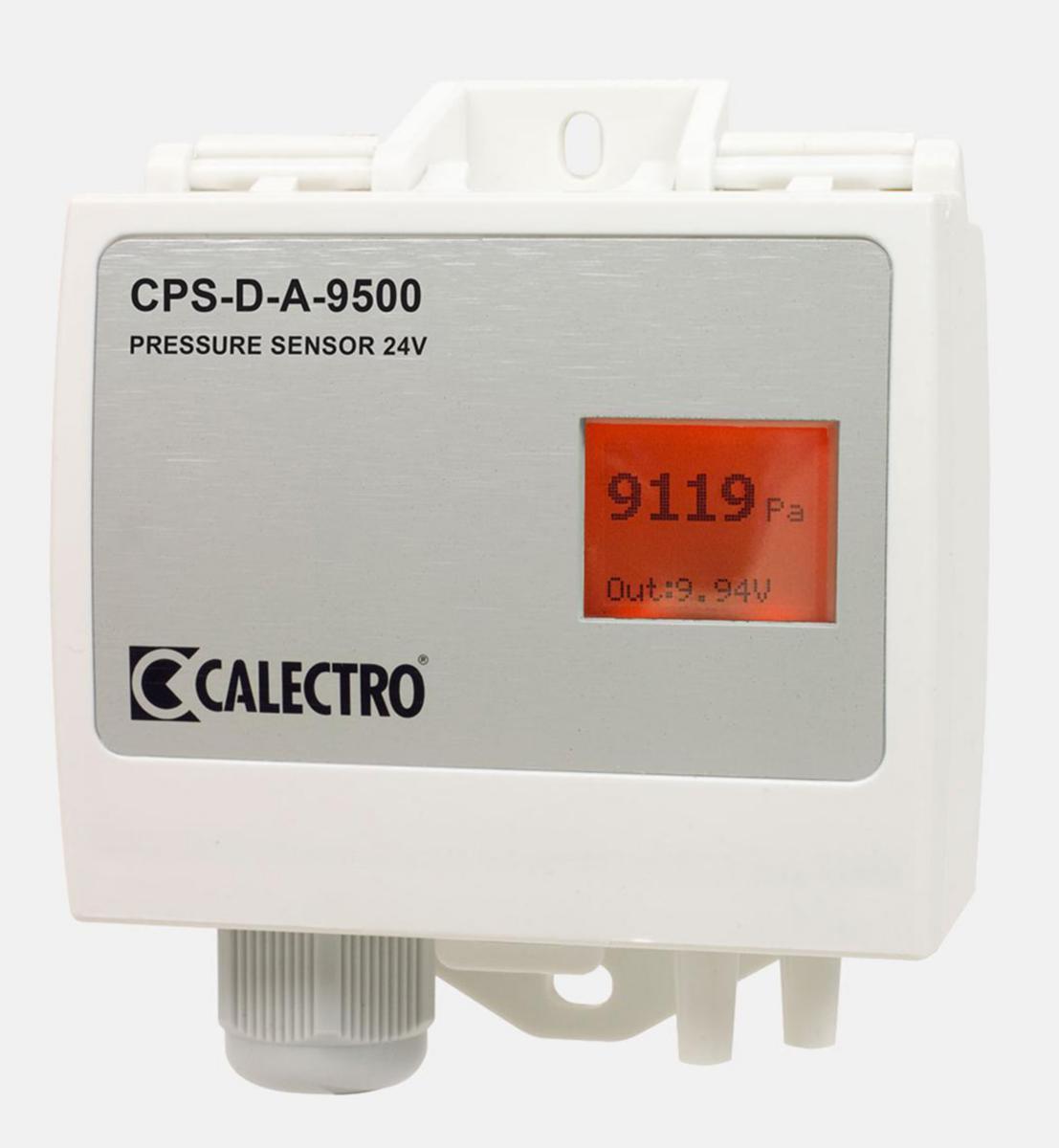

Tryckgivare CPS-D-A 24V, Calectro

Tryckgivare CPS-D-A har ett inbyggt differenstryckelement som är temperaturkompenserat för hög noggrannhet och linjäritet. Tryckelementet och utsignalen har hög upplösning vilket innebär att tryckvärdet presenteras i steg om max 1 Pa över hela mätområdet (-100 till +3500 Pa). Via en bakgrundsbelyst display ställs önskad funktion in; differenstryckgivare, volym/flödesgivare eller tryckregulator. Utsignal (0-10V eller 4-20 mA), K-faktor för volymmätning, mätområde/börvärde samt önskad signaldämpning ställs också in via displayen. Mätområdet bestämmer vid vilket mätvärde utsignalen ska starta och när max utsignal ska ges. Även nollkalibrering av tryckelementet utförs via displayen. I displayens grundläge visas aktuellt mätvärde (tryck eller volym/flöde), aktuell utsignal i volt eller milliampere samt börvärde vid tryckreglering.

CPS-D-A levereras fabriksinställd för differenstryckmätning med mätområdet 0-500 Pa, 0-10V utsignal samt medel signaldämpning (10 sek.). Mätområdet kan justeras valfritt från -100 Pa till +3500 Pa, i steg om 50 Pa.

CPS-D-A kan via inställning av k-faktor mäta volym/flöde över t.ex. fläktar eller mätflänsar. Omräkningsformeln från differenstryck till volym är: q = k x √∆p.
K-faktor kan ställas in med två decimaler. Det går även ställa in enhet: m³/h, m³/s och l/s. Enhetsinställningen är endast en "displayetikett" och utför alltså ingen matematisk beräkning av mätvärdet. Mätområdet kan justeras valfritt från 0 till 32000, i steg om 100 upp till 3500 och i steg om 500 över 3500. Dämpning av utsignalen (medelvärdesbildning) är ställbar i 3 nivåer: 3, 10 och 20 sekunder.

Vid tryckreglering väljs funktionsinställningen "Regulator" i inställningsmenyn. Börvärdet är ställbart mellan 0-3000 Pa. För att förenkla inställningen av reglerhastigheten är denna ställbar mellan 1-10, där 10 är den snabbaste reglerhastigheten. Utsignalen vid tryckreglering är 0-10V DC. Det finns även en inställning av min. och max. utsignal (0-100%). Anslutningsplinten och kapslingens kabelport (med förmonterad M16 kabelförskruvning) är löstagbar för enklare installation. Kapslingens lock är försett med gångjärn i överkant, snäpplås nertill samt spärrhakar som håller locket öppet i uppfällt läge.
