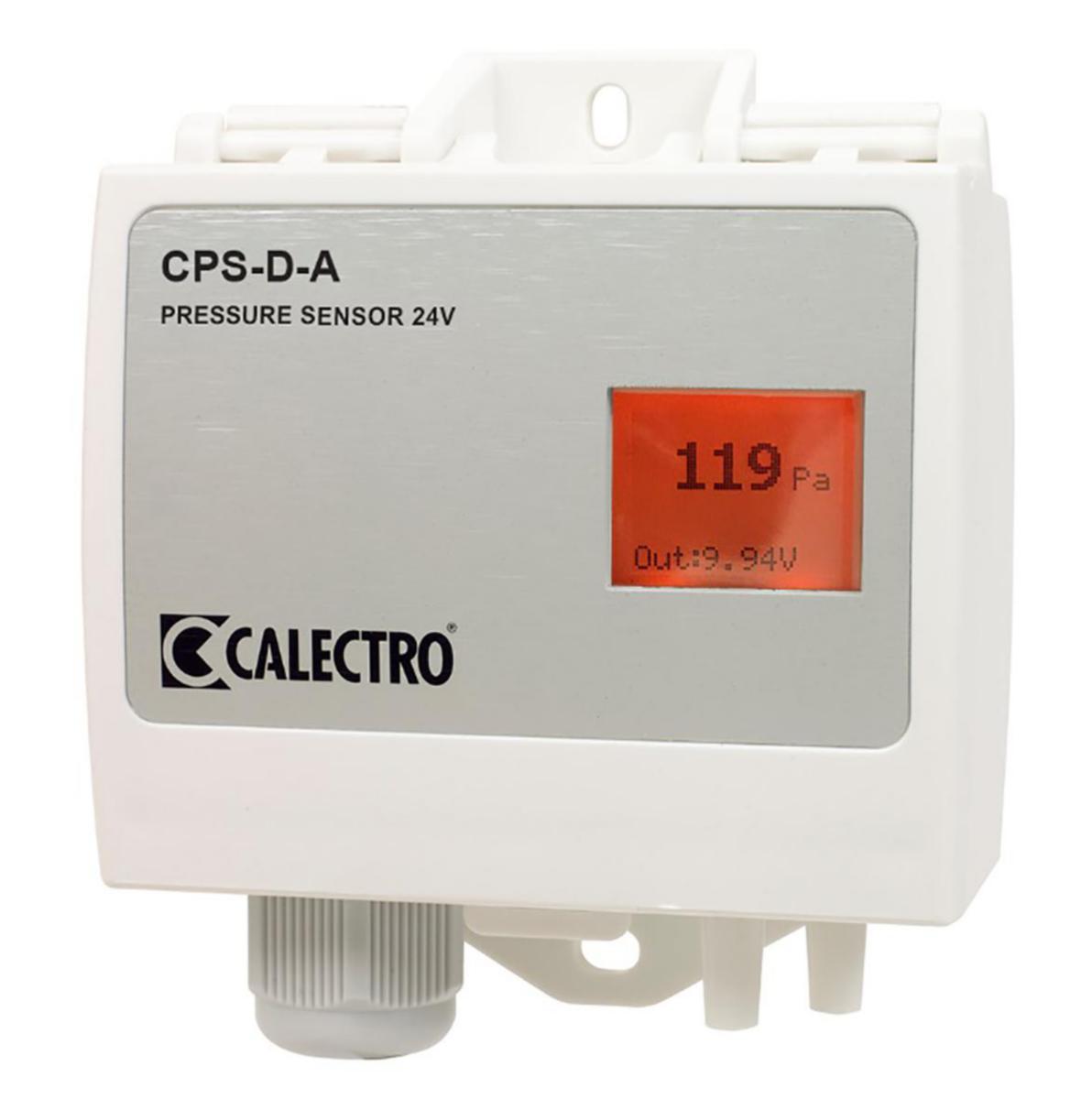

Tryckgivare med display CPS-D-A 24V, Calectro

CPS-D-A är avsedd för differenstryckmätning i ventilationsanläggningar. Tryckgivare CPS-D-A har ett inbyggt differenstryckelement som är temperaturkompenserat för hög noggrannhet och linjäritet. Tryckelementet och utsignalen har hög upplösning vilket innebär att tryckvärdet presenteras i steg om max 1 Pa över hela mätområdet (-100 till +3500 Pa). Via en bakgrundsbelyst display ställs önskad funktion och mätområde in. Mätområdet bestämmer vid vilket mätvärde utsignalen ska starta och när max utsignal ska ges. Utsignal (0- 10V eller 4-20 mA), K-faktor för volymmätning samt önskad signaldämpning ställs också in via displayen. Även nollkalibrering av tryckelementet utförs via displayen. I displayens grundläge visas aktuellt mätvärde (tryck eller volym/flöde) samt aktuell utsignal i volt eller milliampere. CPS-D-A levereras fabriksinställd för differenstryckmätning med mätområdet 0-500 Pa, 0-10V utsignal samt medel signaldämpning (10 sek.). CPS-D-A kan via inställning av k-faktor mäta volym/flöde över t.ex. fläktar eller mätflänsar. Omräkningsformeln från differenstryck till volym är: q = k x √Δp. K-faktor kan ställas in med två decimaler. Enhetsinställningen är endast en "displayetikett" och utför alltså ingen matematisk beräkning av mätvärdet. Dämpning av utsignalen (medelvärdesbildning) är ställbar i 3 nivåer: 3, 10 och 20 sekunder. Anslutningsplinten och kapslingens kabelport (med förmonterad M16 kabelförskruvning) är löstagbar för enklare installation. Kapslingens lock är försett med gångjärn i överkant, snäpplås nertill samt spärrhakar som håller locket öppet i uppfällt läge.

Utsignal: 0-10V (>5 kΩ imp.) eller 4-20 mA
Medelvärdesbildad dämpning: 3, 10 eller 20 sek.
Mätområden, tryck: Justerbar från -100 till +3500 Pa, i steg om 50 Pa
Mätområden, volym: Justerbar från 0 till +32000, i steg om 100 upp till 3500 och i steg om 500 över 3500.
Valbara enhetstecken i display: m³/h, m³/sek. eller l/sek.
K-faktor: 0-9999,99
Display: Grafisk LCD, bakgrundsbelyst
Kabelingångar: 1xM16, 5-10 mm kabel
