Belimo

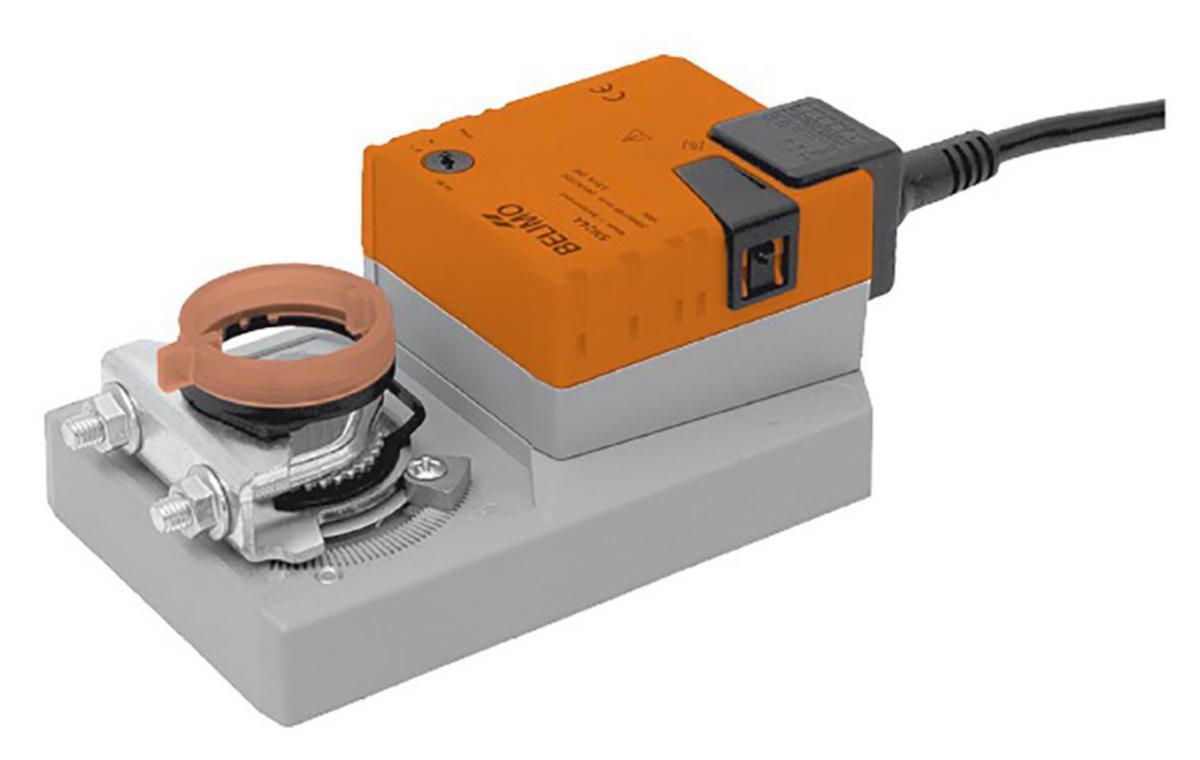

Spjällmotor - Belimo SM24A-SR

SPJÄLLMOTOR SM24A-SR 20 NM REGLER BELIMO
Artikelnummer:
6631512
Lev. artikelnr:
SM24A-SR





 för att se saldo och pris
Spjällställdon SM24A-SR är en universell standardmotor som passar de flesta spjäll. I utförande -SR används en standard 0-10V regulator för att styra ställdonet. Har en enkel elektrisk anslutning och är tystgående. Enkelt direktmontage på spjällaxeln med den universella klämbygeln. Motorn förhindras att rotera med den medlevererade vridsäkringen. Manuell inställning med hjälp av frikopplingsknappen (frikopplad så länge frikopplingsknappen är intryckt). Inställbar vridvinkel med justerbara mekaniska stopp. Hög funktionssäkerhet. Motorn är överbelastningssäker, behöver ej några ändlägesbrytare och stannar automatiskt vid inställda stopp.

Underhållsfri
Mätspänning: DC 2 ... 10 V, max. 1 mA
Styrsignal Ingång Y: DC 0 ... 10 V, ingångsmotstånd 100 kΩ
Arbetsområde: DC 2 ... 10 V
Anslutning motor: Kabel 1 m, 4 x 0.75 mm2
EMC: CE enl. 89/336/EEC
Apparattyp: Typ 1 (enl. EN 60730-1)
Ljudnivå: Max. 35 dB (A)
Lägesindikering: Mekanisk
Skyddsklass: III Säkerhetsklenspänning
Handinställning: Tryckknapp för frikoppling, självåtergående
Vridriktning: Valbar med omkopplare 0 eller 1
Lagringstemperatur: –40 ... +80°C
Omgivningsfuktighet: 95% r.F., kondensfritt (EN 60730-1)
  • Artikelnummer:
    6631512
  • Lev. artikelnr:
    SM24A-SR
  • Materialklass
    PNJ500
Teknisk data
  • Vridmoment: 20 Nm
  • Bredd: 88 mm
  • Längd: 139 mm
  • Höjd: 64 mm
  • Vikt: 1.05 kg
  • Gångtid: 150 s
  • Effektförbrukning: 0.4-2.0 W
  • Vridvinkel: Max. 95°, justerbar 0...100% med justerbara mekaniska stopp
  • Spänningsmatning: 24 V
  • Kapslingsklass: IP54
  • Utförande: 20Nm, 24V, universalkoppling, kontinuerlig 0-10V
