Siemens
Styrventil 3-vägs inkl. ställdon MXF461, Siemens
65 STYRV SIEMENS MXF461.65-50 3/2-VÄGS KVS 50 PN16 FL
Artikelnummer: Lev. artikelnr:
5353809
BPZ:MXF461.65-50
för att se saldo och pris

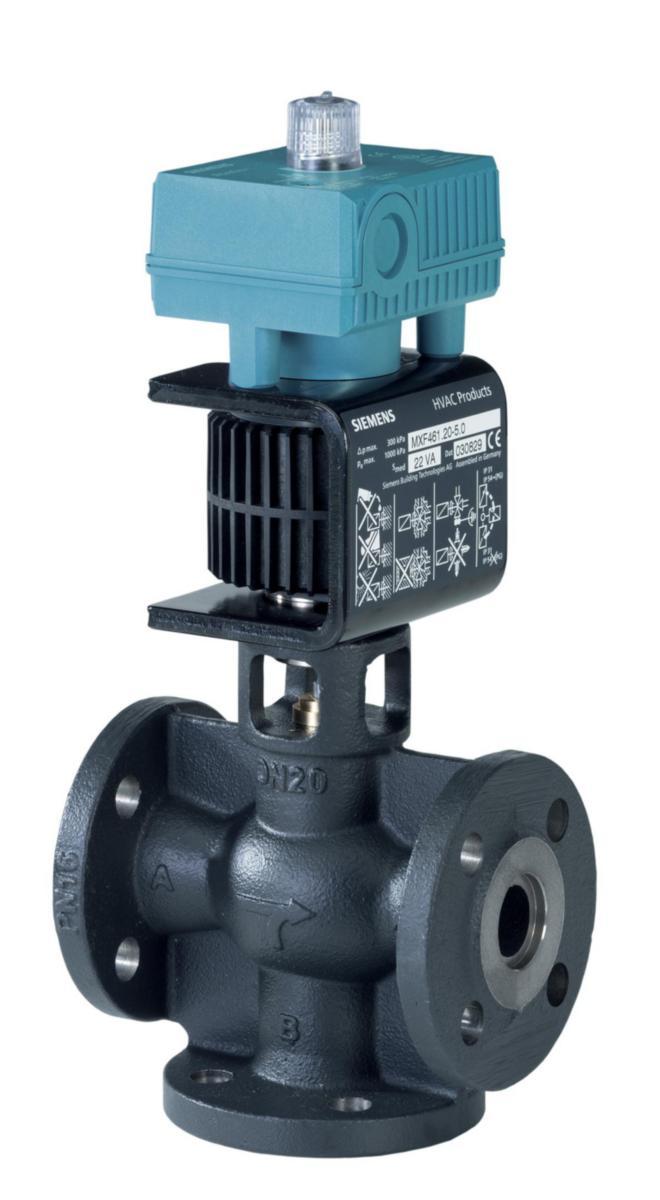

Styrventil med monterat elektromagnetiskt ställdon för kall- och varmvatten MXF.461.
Blandnings- resp. 2-vägsventiler med elektromagnetiskt ställdon och mikroprocessorstyrning för kontinuerlig styrning i kall- och varmvattenanläggningar i slutna kretsar. Flänsat utförande, med lägesreglering, lägesåterföring, snabbstängningsfunktion, handomställning. Hus i gjutjärn.
Matningsspänning AC 24 V. Styrsignal DC 0...10 V, 2...10 V, 4...20 mA
Ställtid max. 1 s
Snabbstängningsfunkt. vid spänn.bortfall A - AB stängd
Lägesåterföring DC 0…10 V
Kapslingsklass IP54
Omgivningstemperatur -5 ... 45 °C
Medietemperatur 2...120 °C
Ventilkarakteristik linjär eller logaritmisk
Upplösning slaglängd H100. 1:1000 (H=slaglängd)
Ventilen får endast användas som blandnings- eller tvåvägsventil och ej som fördelningsventil.
Kontinuerliga styrventiler PN 16 för kall-/varmvatten med Standard styrsignal för samtliga regulatorfabrikat.
Blandnings- resp. 2-vägsventiler med elektromagnetiskt ställdon och mikroprocessorstyrning för kontinuerlig styrning i kall- och varmvattenanläggningar i slutna kretsar. Flänsat utförande, med lägesreglering, lägesåterföring, snabbstängningsfunktion, handomställning. Hus i gjutjärn.
Matningsspänning AC 24 V. Styrsignal DC 0...10 V, 2...10 V, 4...20 mA
Ställtid max. 1 s
Snabbstängningsfunkt. vid spänn.bortfall A - AB stängd
Lägesåterföring DC 0…10 V
Kapslingsklass IP54
Omgivningstemperatur -5 ... 45 °C
Medietemperatur 2...120 °C
Ventilkarakteristik linjär eller logaritmisk
Upplösning slaglängd H100. 1:1000 (H=slaglängd)
Ventilen får endast användas som blandnings- eller tvåvägsventil och ej som fördelningsventil.
Kontinuerliga styrventiler PN 16 för kall-/varmvatten med Standard styrsignal för samtliga regulatorfabrikat.
- Artikelnummer: 5353809
- Lev. artikelnr: BPZ:MXF461.65-50
- Ean artikelnr: 7612914010209
- Materialklass PEF20B
Teknisk data
- Anslutningar: Fläns
- Bredd: 290 mm
- Bygglängd anslutning 1 (Z1): 145 mm
- Bygglängd anslutning 2 (Z2): 145 mm
- Dimension (Nominell diameter): DN 65
- Djup: 185 mm
- Explosionssäker: Nej
- Grundkarakteristisk: Jämt fördelad procent
- Gångtid: 2 s
- Hjälpkontakter: Nej
- Höjd: 517 mm
- Inställbar återkopplingssignal: Ja
- Inställbart arbetsområde: Nej
- Kapslingsklass (IP): IP54
- Kvs-värde: 50
- Läckageförlust Kvs-värde: 0.02 %
- Lägesrapportering: 0-10V
- Lämplig för manuell drift: Ja
- Längd anslutning 1: 145 mm
- Längd anslutning 2: 145 mm
- Materialkvalitet: Gjutjärn EN-GJL-250 (GG 25)
- Max. ingång elektrisk effekt: 46 VA
- Max. tryckdifferens i öppet läge: 300 bar
- Med ändkontakter: Nej
- Noll-tryck returflöde: Spänningslöst stängd
- Omgivningstemperatur: -5-45 °C
- Styrinställning (Svo): 0.001 %
- Tillåten relativ luftfuktighet: 5000-95000 %
- Transmission: Magnetisk
- Tryckklass: PN 16
- Tryckklass fläns (flänsborrning): PN 16
- Utvändig rördiameter alla anslutningar: 65 mm
- Ytskydd: Övrigt
- Bygglängd anslutning 3 (Z3): 145 mm
- Installationsmetod, fördelande: Nej
- Läckageförlust bypass kvs-värde: 0.2 %
- Längd anslutning 3: 145 mm
- Grundkarakteristisk för bypass: Linjär
- Utförande: MXF461.65-50
