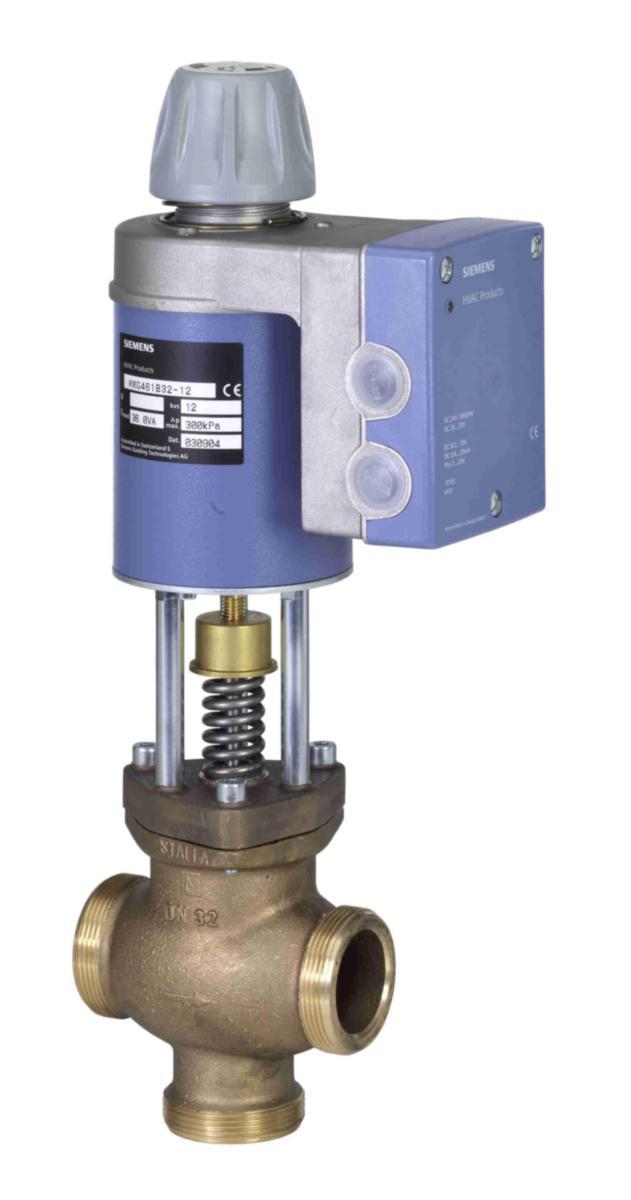

Styrventil 3-vägs inkl. ställdon MXG461B, Siemens
25 STYRV SIEMENS MXG461B25-8 3/2-VÄGS KVS 8 PN16 GG BRONS
Artikelnummer: Lev. artikelnr:
5353433
BPZ:MXG461B25-8
för att se saldo och pris
Styrventil med elektromagnetiskt ställdon för kall-/varm-/tappvarmvatten.
3-vägs blandnings- resp. 2-vägsventil med elektromagnetiskt ställdon för kontinuerlig styrning i system med tappvarmvatten (vatten i öppna kretsar), kall- och varmvatten. Gängat utförande, med lägesreglering, lägesåterföring, snabbstängningsfunktion, manuell omkoppling.
Matningsspänning AC 24 V +15/-10 %
Styrsignal DC 0...10 V alt. 4...20 mA
Ställtid 1 s.
Snabbstängningsfunkt. vid spänn.bortfall. port A-AB stängd
Lägesåterföring DC 0…10 V
Kapslingsklass IP31
Omgivningstemperatur 2...50°C
Medietemperatur -20...120°C
Ventilkarakteristik linjär alt. logaritmisk
Upplösning slaglängd H100. 1 : 1000 (H=slaglängd)
Vid medietemp. Under 0 gr. Tillbehör spindelvärmare Z366.
3-vägs blandnings- resp. 2-vägsventil med elektromagnetiskt ställdon för kontinuerlig styrning i system med tappvarmvatten (vatten i öppna kretsar), kall- och varmvatten. Gängat utförande, med lägesreglering, lägesåterföring, snabbstängningsfunktion, manuell omkoppling.
Matningsspänning AC 24 V +15/-10 %
Styrsignal DC 0...10 V alt. 4...20 mA
Ställtid 1 s.
Snabbstängningsfunkt. vid spänn.bortfall. port A-AB stängd
Lägesåterföring DC 0…10 V
Kapslingsklass IP31
Omgivningstemperatur 2...50°C
Medietemperatur -20...120°C
Ventilkarakteristik linjär alt. logaritmisk
Upplösning slaglängd H100. 1 : 1000 (H=slaglängd)
Vid medietemp. Under 0 gr. Tillbehör spindelvärmare Z366.
- Artikelnummer: 5353433
- Lev. artikelnr: BPZ:MXG461B25-8
- Ean artikelnr: 7612914010322
- Materialklass PEF20B
Teknisk data
- Anslutningar: Övrigt
- Bredd: 171 mm
- Bygglängd anslutning 1 (Z1): 55 mm
- Bygglängd anslutning 2 (Z2): 55 mm
- Dimension (Nominell diameter): DN 25
- Djup: 101 mm
- Explosionssäker: Nej
- Grundkarakteristisk: Jämt fördelad procent
- Gångtid: 2 s
- Hjälpkontakter: Nej
- Höjd: 402.5 mm
- Inställbar återkopplingssignal: Ja
- Inställbart arbetsområde: Nej
- Kapslingsklass (IP): IP31
- Kvs-värde: 8
- Läckageförlust Kvs-värde: 0.05 %
- Lägesrapportering: 0-10V
- Lämplig för manuell drift: Ja
- Längd anslutning 1: 55 mm
- Längd anslutning 2: 55 mm
- Materialkvalitet: Brons Rg5
- Max. ingång elektrisk effekt: 33 VA
- Max. tryckdifferens i öppet läge: 700 bar
- Med ändkontakter: Nej
- Noll-tryck returflöde: Spänningslöst stängd
- Omgivningstemperatur: -5-45 °C
- Styrinställning (Svo): 0.001 %
- Tillåten relativ luftfuktighet: 5000-95000 %
- Transmission: Magnetisk
- Tryckklass: PN 16
- Tryckklass fläns (flänsborrning): PN 16
- Utvändig rördiameter alla anslutningar: 25 mm
- Ytskydd: Övrigt
- Bygglängd anslutning 3 (Z3): 56.5 mm
- Installationsmetod, fördelande: Nej
- Läckageförlust bypass kvs-värde: 0.2 %
- Längd anslutning 3: 56.5 mm
- Grundkarakteristisk för bypass: Linjär
- Med koppling anslutning 1: Ja
- Med koppling anslutning 2: Ja
- Med koppling anslutning 3: Nej
- Utförande: MXG461B25-8
