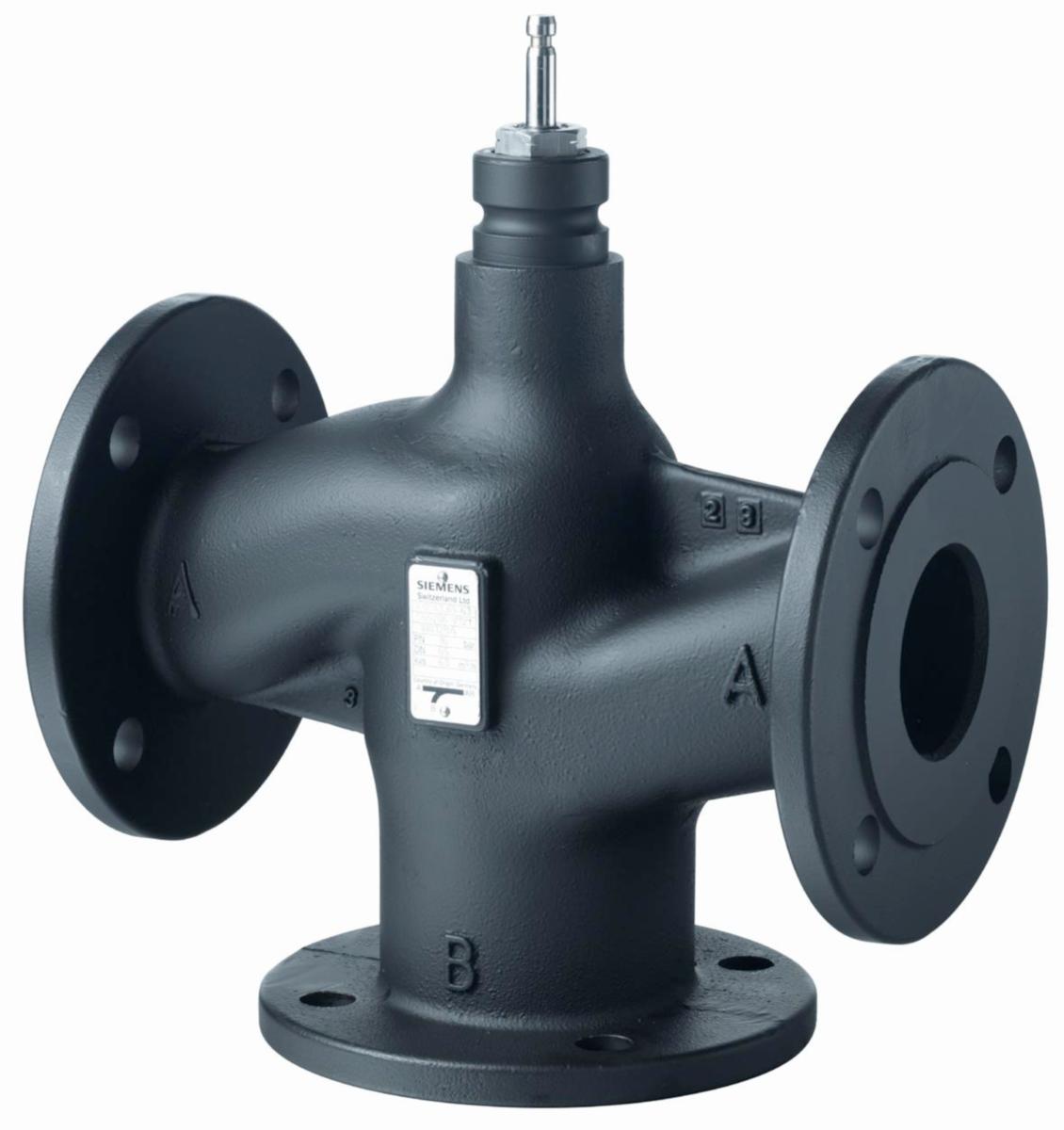

Styrventil 3-vägs VXF43, Siemens
VXF43.80-100 STYRVENTIL DN80 3-VÄGS. MED FLÄNS
Artikelnummer: Lev. artikelnr:
5351516
S55206-V116
för att se saldo och pris
Styrventil VXF43, 3-vägs med flänsar.
- Artikelnummer: 5351516
- Lev. artikelnr: S55206-V116
- Ean artikelnr: 7612914079404
- Materialklass PEF20B
Teknisk data
- Anslutningar: Fläns
- Tryckklass: PN 16
- Kvs-värde: 100
- Läckageförlust Kvs-värde: 0.01 %
- Materialkvalitet: Segjärn EN-GJS-400-18 (GGG 40.3)
- Dimension (Nominell diameter): DN 80
- Material hus/kapsling/stomme: Gjutjärn
- Slaglängd: 40 mm
- Max. tryckdifferens i öppet läge: 4 bar
- Ytskydd: Övrigt
- Med koppling anslutning 3: Nej
- Med koppling anslutning 1: Nej
- Med koppling anslutning 2: Nej
- Grundkarakteristisk: Jämt fördelad procent
- Längd anslutning 1: 155 mm
- Längd anslutning 2: 155 mm
- Längd anslutning 3: 155 mm
- Utvändig rördiameter alla anslutningar: 80 mm
- Kvs-värde bypass: 100
- Tryckklass fläns (flänsborrning): PN 16
- Läckageförlust bypass kvs-värde: 2 %
- Styrinställning (Svo): 100 %
- Installationsmetod, fördelande: Ja
- Bygglängd anslutning 1 (Z1): 155 mm
- Bygglängd anslutning 2 (Z2): 155 mm
- Bygglängd anslutning 3 (Z3): 155 mm
- Grundkarakteristisk för bypass: Linjär
- Axelhöjd: 231.5 mm
- Med T-stycke för 4-vägsanslutning: Nej
- Utförande: VXF43.80-100
