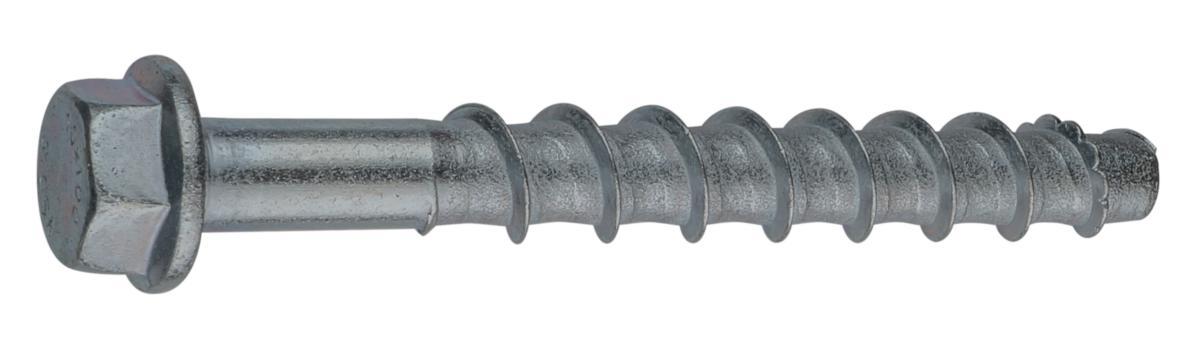

Betongskruv Sormat S-CSA+ ML sexkant/fläns Utvändig

BETONGSKRUV S-CSA+ HEX ML 10X70/15 FLÄNS SW15 25/FP

Artikelnummer:

757953

Lev. artikelnr:

9640071751

‌
‌
‌

‌
‌

för att se saldo och pris

ETA-bedömd betongskruv för höga laster i sprucken och osprucken betong (Option 1). ETA -20/0446.
Brandmotstånd bedömd enligt ETA upp till R120.
Självgängande betongskruv för genomsticksmontage. Inget föreskrivet åtdragningsmoment. Inga expansionskrafter då skruven skär sin egen gänga i betongen, klarar små kant-och inbördes avstånd. Maximal flexibilitet för last och fixturtjocklek tack vare två godkända sättdjup. Helt demonterbart. För utomhusbruk i icke-säkerhetskritiska applikationer. ML (Multi Layer) korrosionsbeständig ytbeläggning, har genomgått salt-spray test på över 1000 timmar enl. ISO 9227. Storlek 14 kan återanvändas vid tillfälliga förankringar t.ex. formarbeten.
Godkänd för Grundmaterial: Sprucken betong - Osprucken betong
Även lämplig för: Massiv tegelsten - Håltegel - Massiv mexitegel - Natursten

Artikelnummer:
757953
Kopiera artikelnumret
Lev. artikelnr:
9640071751
Kopiera artikelnumret
Materialklass
TD200B
Kopiera artikelnumret

Teknisk data

Övriga förp.storlekar: 25 ST/125 ST
Beteckning: S-CSA+ HEX ML
Diameter borrhål: 10 mm
Längd: 70 mm
Diameter (yttermått): 12 mm
Ytbehandling: Utvändig C3
Max. materialtjocklek: 15 mm
Nyckelvidd: 15 mm
Godkänd enligt: ETA 20/0446
Korrosivitestklass: C3
Material: Kolstål
Huvudform: Sexkant

ETA 20/0446						Rekommenderad last	Rekommenderad last
						Osprucken betong C20/25	Sprucken betong C20/25
dim x längd	Max klämlängd <br/>tfix [mm]	Min borrdjup [mm]	Sättdjup <br/>hnom [mm]	Minsta betong tjocklek <br/>hmin [mm]	Moment <br/>Tinst <br/>Nm	Drag/Tvär kN	Drag/Tvär kN
8x55	5	60	50	100	45	5,7/10,9	3,1/10,9
8x70	5/20	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
8x80	15/30	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
8x90	25/40	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
8x100	35/50	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
8x120	55/70	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
8x140	75/90	75 / 60	65/50	115/100	45	8,8/5,7 / 12,3/10,9	5,7/3,1 / 12,3/10,9
10x60	5	65	55	100	85	6,5/18,2	3,6/13,6
10x70	15	65	55	100	85	6,5/18,2	3,6/13,6
10x80	25	65	55	100	85	6,5/18,2	3,6/13,6
10x90	5/35	95 / 65	85/55	130/100	85	13,1/6,5 / 20,1/18,2	9,0/3,6 / 20,1/13,6
10x100	15/45	95 / 65	85/55	130/100	85	13,1/6,5 / 20,1/18,2	9,0/3,6 / 20,1/13,6
10x120	35/65	95 / 65	85/55	130/100	85	13,1/6,5 / 20,1/18,2	9,0/3,6 / 20,1/13,6
10x140	55/85	95 / 65	85/55	130/100	85	13,1/6,5 / 20,1/18,2	9,0/3,6 / 20,1/13,6
10x160	75/105	95 / 65	85/55	130/100	85	13,1/6,5 / 20,1/18,2	9,0/3,6 / 20,1/13,6
14x75	10	75	65	120	100	7,1/26,8	4,0/18,7
14x100	35	75	65	120	100	7,1/26,8	4,0/18,7
14x130	15/65	125 / 75	115/65	150/120	100	20,0/7,1 / 37,1/26,8	14,3/4,0 / 37,1/18,7
14x150	35/85	125 / 75	115/65	150/120	100	20,0/7,1 / 37,1/26,8	14,3/4,0 / 37,1/18,7
