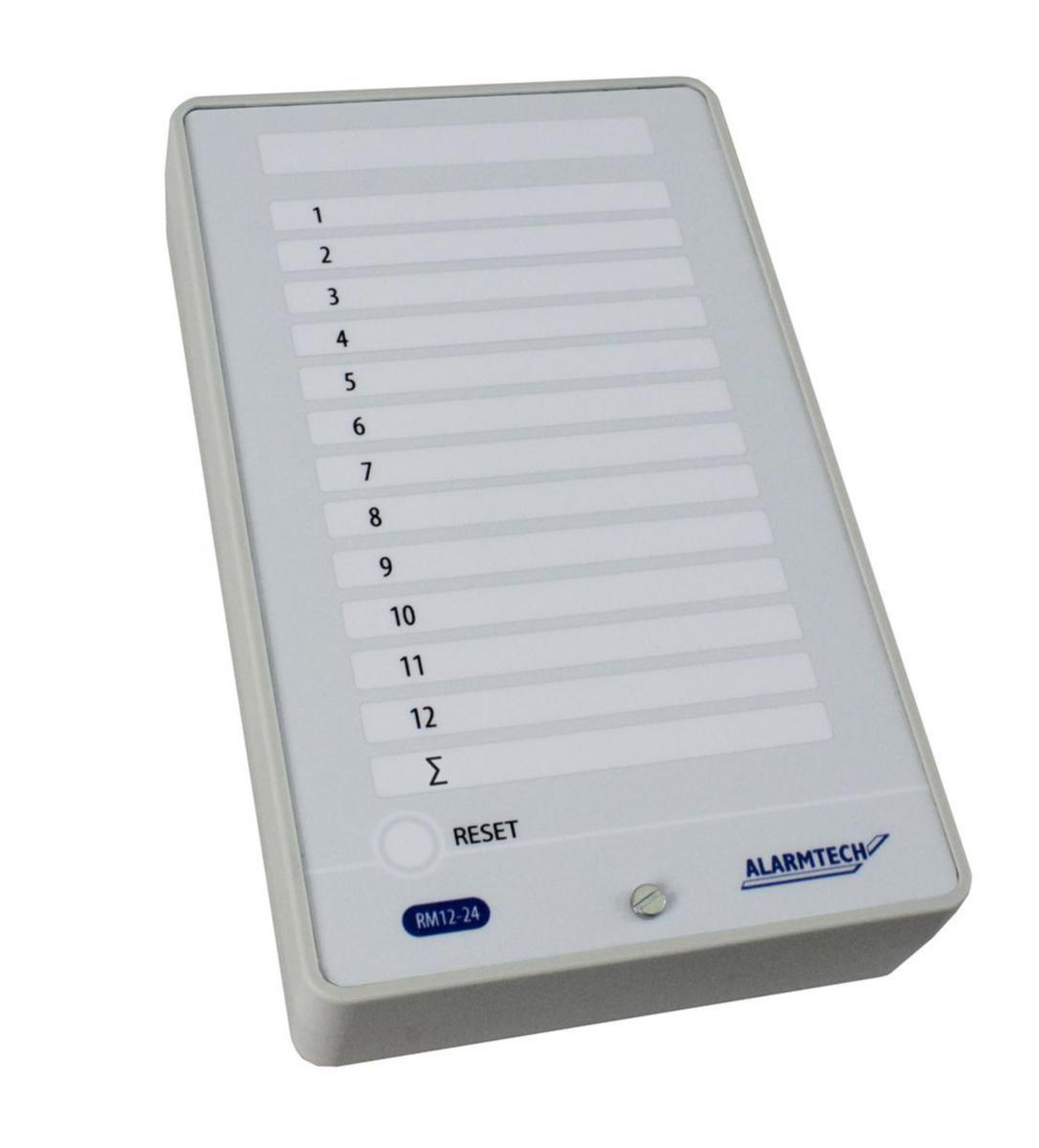

RM 12-24 Larm/-indikeringstablå

RM 12-24 är en larm-/indikeringstablå för 10-30V DC. Den kan användas för indikering av t ex dörrstatus, dörrlås, fönsterstatus, överfallslarm eller övervakning av 12 slingor. Den kan även användas som relämodul som omvandlar Open Collector (OC) utgångar till reläutgångar med växlande funktion. RM 12-24 består av 12 oberoende, parallella ingångar med vardera en balanserad slinga med ändresistans 2,2K som vardera driver ett växlande relä NO/ NC som följer ingångarnas status. De kan anslutas blandat till brytande, slutande eller växlande kontakter. Utgångsreläerna följer statusen på ingångarna, reläet är aktivt när ingången är ansluten mot jord. Varje kanal indikeras separat med lysdiodsindikeringar (LED) på frontpanelen. Enheten har även en summalarmfunktion för samtliga 12 ingångar. Summalarm indikeras på separat indikering (LED) samt på en separat reläutgång (växlande NO/NC). Enheten har två byglar där det går att välja om lysdioder och summalarm skall vara kvarstående tills återställning sker eller om enheten skall vara självåterställande samt om summern skall vara aktiv när summalarmrelä aktiveras eller om summern skall vara frånkopplad.
