Mellanspänningskabel AXQJ-TT 24kV Dca, Nexans
AXQJ TT 3X240/35 24KV SV 21237898-201-00
Artikelnummer: Lev. artikelnr:
0075960
21237898-201-00
för att se saldo och pris

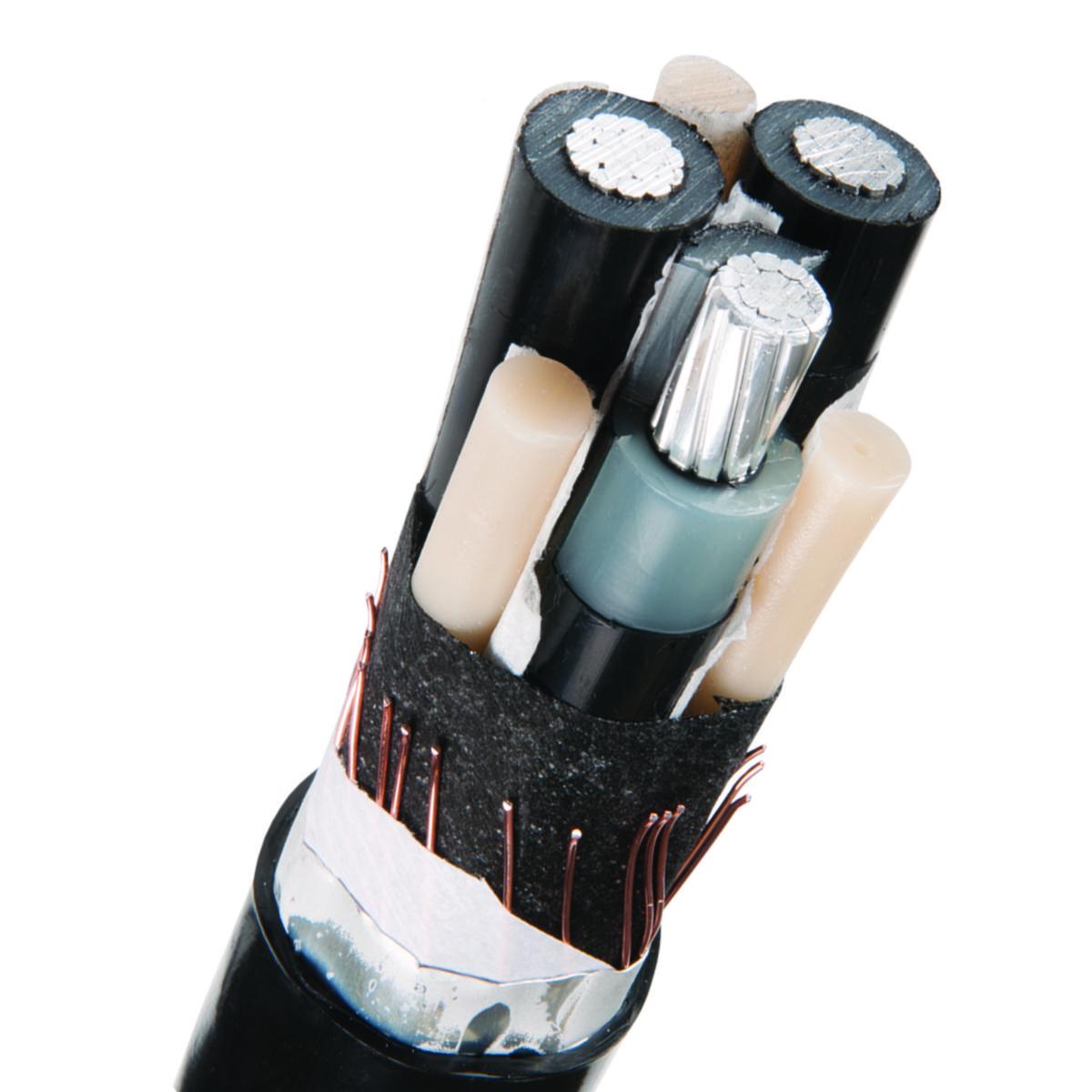

AXQJ TT är en längs- och tvärvattentät, halogenfri, PEX-isolerad och HFFR-mantlad mellanspänningskabel med komprimerade runda fåtrådiga aluminiumledare. Kabeln har en skärm av glödgad koppartråd i kombination med ett heltäckande aluminiumband.
- Artikelnummer: 0075960
- Lev. artikelnr: 21237898-201-00
- Ean artikelnr: 7330000189492
- Materialklass QA2400
Teknisk data
- Övriga förp.storlekar: 1 M/500 M
- Kabeltyp: AXQJ TT
- Nominell area ledare: 240 mm²
- Antal ledare/kärnor: 3
- Dimension ledare x area: 3x240/25 mm²
- Ytterdiameter (ca): 76 mm
- Färg yttre mantel: Svart
- Vikt: 5652 kg/km
- Med skyddsledare: Ja
- Material ledare: Aluminium
- Partmärkning: Ingen
- Kategori ledare: Klass 2 = Mångtrådig
- Märkspänning U: 24 kV
- Märkspänning U0: 14 kV
- Max. tillåten ledartemperatur: 90 °C
- Biledare: Nej
- Skärm: Ja
- Blymantling: Nej
- Brandklass (EN13501-6): Dca
- Brinnande droppar/partiklar (EN 13501-6): d2
- Rökutveckling (EN 13501-6): s2
- Syrahalt (EN 13501-6): a2
- Fiberoptikelement: Nej
- Halogenfri (IEC 60754-2): Ja
- Inre ledande skikt: Ja
- Koncentrisk ledare: Koppar
- Laminerad mantling: Ja
- Ledande beläggning: Nej
- Ledarform: Rund
- Ledaryta: Blank
- Längsvattentät skärm: Ja
- Längsvattentäta ledare: Ja
- Material yttre mantel: PO (polyolefin)
- Nominell tvärsnittsarea koncentrisk ledare: 35 mm²
- Röktäthet (EN IEC 61034-2): Ja
- Tillåten omgivningstemperatur under drift utan vibrationer: -40-70 °C
- Tillåten omgivningstemperatur under montering/hantering: -10-50 °C
- Material kärnisolering: Övrigt
- yttre ledande skikt: Ja
- Minsta tillåtna böjradie, stationär tillämpning/permanent installation: 608 mm
- Specifikation kärnisolering: XLPE (VPE)
- Certifierad för fartygsinstallationer: Nej
- Certifierad som flygplatsbelysningskabel: Nej
- Kabelgeometri: Rund
- Resistans ledare vid 20°C: 0.125 Ohm/km
- Lämplig som installationskabel: Nej
- Märkning ledare (HD 308 S2): Nej
- Kabeln tvärvattentät: Ja
- Lämplig för markförläggning: Ja
- Max. draghållfasthet under installationen: 21.6 kN
- Med gnagarskydd: Nej
- Skyddsbarriär: Al/PE
- Lämplig som högspänningskabel: Nej
- Lämplig som mellanspänningskabel: Ja
- Oljebeständig enligt EN IEC 60811-404: Ja
- UV-resistent: Ja
- REACH Datum: 2023-01-23
- REACH Informationsplikt: Nej
