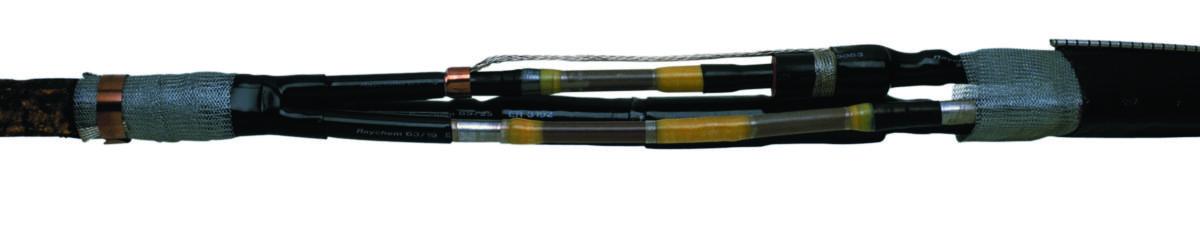

Kabelskarv EPKJ, 24kV

Användning: För skarvning av plastisolerad jordkabel, 3–ledare 24kV samt övergång till pappersisolerad jordkabel.
Norm:Raychem PPS 3013.
Konstruktion: Inner– och ytterhylsor är expanderade så att de kan appliceras och därefter krympas med värme. Efter preparering av kablarna krymps i tur och ordning 2 st slangar vars funktioner är fältstyrning och isolering med yttre ledande skikt. Som mantelisolering används en glasfiberarmerad omvikningshylsa.
Vid övergång till pappersisolerad kabel kompletteras grundsatsen med en pappersmodul med bland annat krympslangar för oljebarriär, skärmning av faserna samt grenformgods vilket gör att papperskabeln tätas och får en konstruktion som medger att den skarvas mot en plastkabel. För skarvning till 1–ledarkabel med Al– eller Cu–ledare se flödesschema nedan.
OBS! Skarvhylsor med skiljevägg skall användas vid övergångsskarv.
Satsinnehåll: Slangset bestående av slangar för fältstyrning, isolering med yttre ledande skikt, glasfiberarmerad omvikningshylsa för mantelisolering och monteringstillbehör samt monteringsanvisning.
Skarvhylsor ingår ej.
