Kabelskarv 12kV, MXSU övergång partmantlad

Användning: Övergångsskarv för partmantlad pappersisolerad 3–ledarkabel till plastisolerad 3– och 1–ledarkabel.
Norm: CENELEC HD 629.1.S1 IEC 61238–1 (Skarvhylsor)

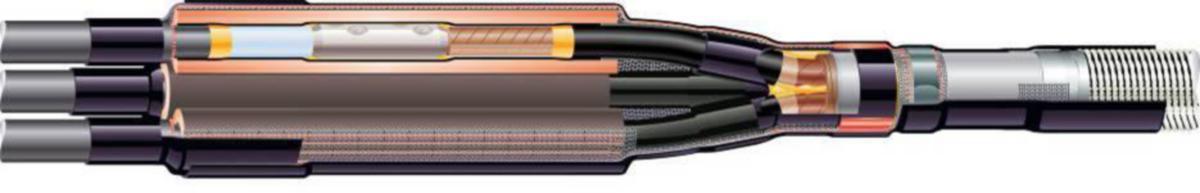

Konstruktion: Skarven är komplett inklusive skruvskarvhylsor för ledare och skärm. För att preparera papperskabeln så att den liknar en plastkabel används bl a oljebarriärslangar, mastik, ledande slangar och grenformgods. Ledarna skarvas med bifogade skarvhylsor som har skruvskallar som går av vid rätt moment. Skarvhylsorna har mellanvägg och är avsedda för både aluminium– och kopparledare. Mastik lindas över skarvhylsorna. Fältstyrande krympslang och skärmade isolerslangar kompletterar fasisoleringen. Som yttermantel används en vävförstärkt omvikningshylsa.
