TE Connectivity/Raychem

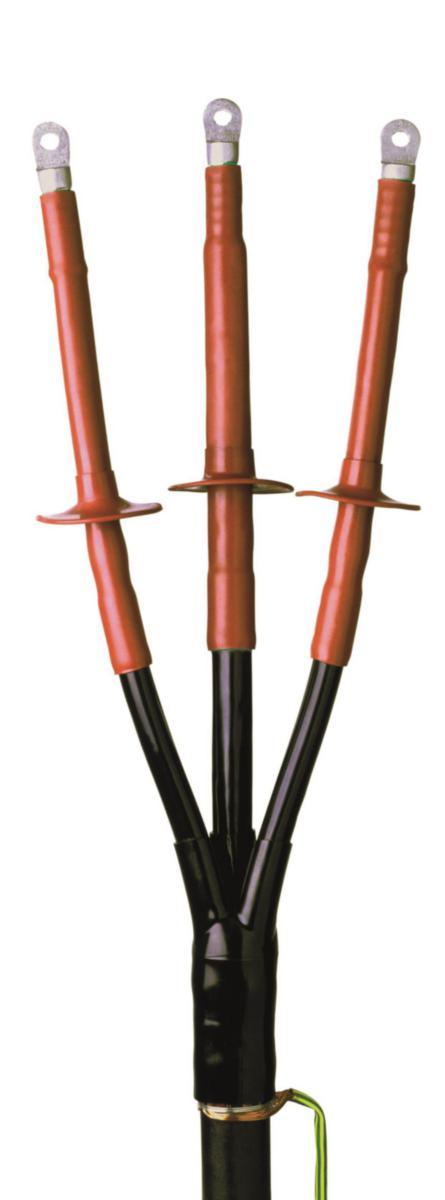

Kabelavslut 24kV, OXSU-F 3-ledare
KABELAVSLUT OXSU-F5324-M 24KV 25-70
Artikelnummer: Lev. artikelnr:
0706320
996552-000
för att se saldo och pris
Användning: OXSU-F för utomhusbruk. 3-ledare.
Norm: CENELEC HD 629.
Konstruktion: Avsluten är prefabricerade i ett stycke. Inuti den krypströmståliga krympslangen finns ett grönt lager av fältstyrningsmassa, som även fungerar som fuktätning. Fältstyrningen är av typ zinkoxid som i arbetsläge känner av det elektriska fältet och i viloläge är isolerande. Avslutet monteras i toppen på slackarna. För OXSU med förstärkningssats används den medleverade CNTM-slangen för att förstärka kabeln mellan avslutets nederkant och och kabelgrenen där ett ledande och tätande grenformgods monteras. Max slacklängd för respektive sats bestäms av medfäljande CNTM-slang.
Satsinnehåll: Grundsatserna innehåller materiel för 1 st 3-ledaravslut samt monteringsanvisning.
Med skruvkabelskor
Norm: CENELEC HD 629.
Konstruktion: Avsluten är prefabricerade i ett stycke. Inuti den krypströmståliga krympslangen finns ett grönt lager av fältstyrningsmassa, som även fungerar som fuktätning. Fältstyrningen är av typ zinkoxid som i arbetsläge känner av det elektriska fältet och i viloläge är isolerande. Avslutet monteras i toppen på slackarna. För OXSU med förstärkningssats används den medleverade CNTM-slangen för att förstärka kabeln mellan avslutets nederkant och och kabelgrenen där ett ledande och tätande grenformgods monteras. Max slacklängd för respektive sats bestäms av medfäljande CNTM-slang.
Satsinnehåll: Grundsatserna innehåller materiel för 1 st 3-ledaravslut samt monteringsanvisning.
Med skruvkabelskor
- Artikelnummer: 0706320
- Lev. artikelnr: 996552-000
- Ean artikelnr: 4042368825792
- Materialklass QB540A
Teknisk data
- Typ: OXSU-F5324-M
- Nominell ledararea: 25-70 mm²
- Antal ledare/kärnor: 3
- Märkspänning U0/U (Um): 12,7/22 (24) kV
- Lämplig för användning utomhus: Ja
- Lämplig för användning inomhus: Nej
- Kabelsko inkluderad: Ja
- Typ av kabelsko: Skruvanslutning
- Material isolering: Plast
- Typ av kabelavslut: Värmekrympning
- Med skyddsledare: Nej
