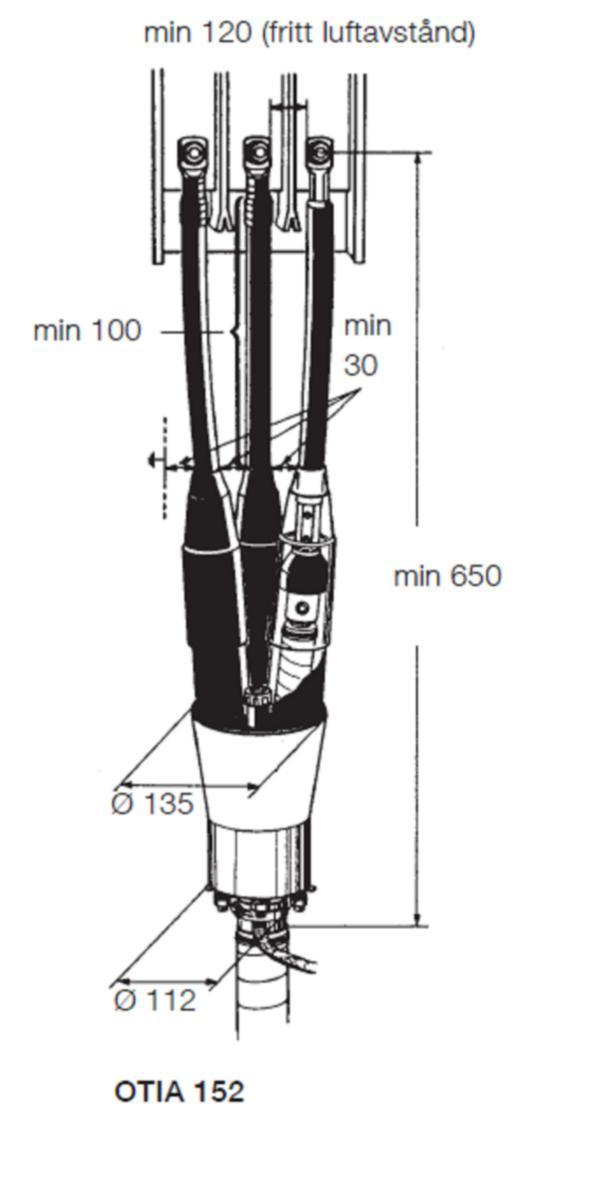

Kabelavslutning, inomhus för pappersisolerad kabel OTIA 12 kV

Användning: Kabelavslutning för pappersisolerad 3-ledarkabel 12 kV, inomhus. Konstruktion: Muffkroppen är tillverkad i tvärbunden HD-polyeten (PEX) med nedre delen transparent, så att oljenivån kan avläsas. En fjäderpackning typ FPA tätar mellan kabel och muffkropp samt ger elektrisk förbindning mellan kabelskärm och muffkropp. I påfyllningsöppningen för olja kan expansionskärl GEX anslutas. Papperskabeln skarvas i muffkroppens övre del till anslutningsdon. Anslutningsdonens längd är 900 mm och ska pressas med Elpress pressystem för både Cu- och Al-ledare. Som alternativ finns för vissa kopparareor möjlighet till skruvanslutning.

Beställes separat: AK-ASA, K-ASA, K-ASB: Anslutningsdon 500 eller 900 mm lång Cu-kabelskor: Kabelskor FPA: Fjäderpackning GEX 01, GEX 02: Expansionskärl
