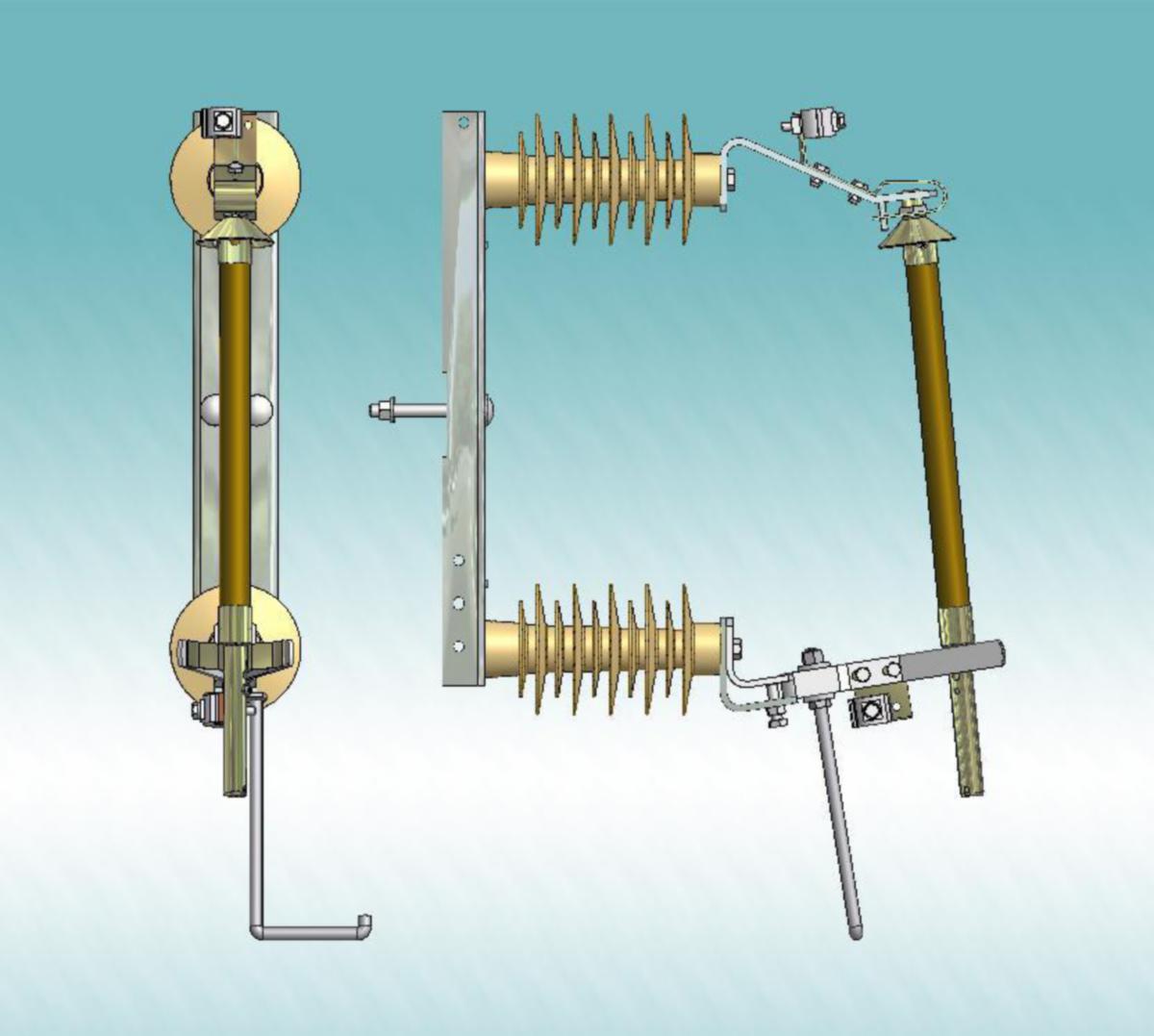

Säkringsapparat L33G

Enpolig frånskiljarsäkring för montering på högspänningssidan som överbelastnings- och kortslutningsskydd. Finns i 12 och 24kV utförande.

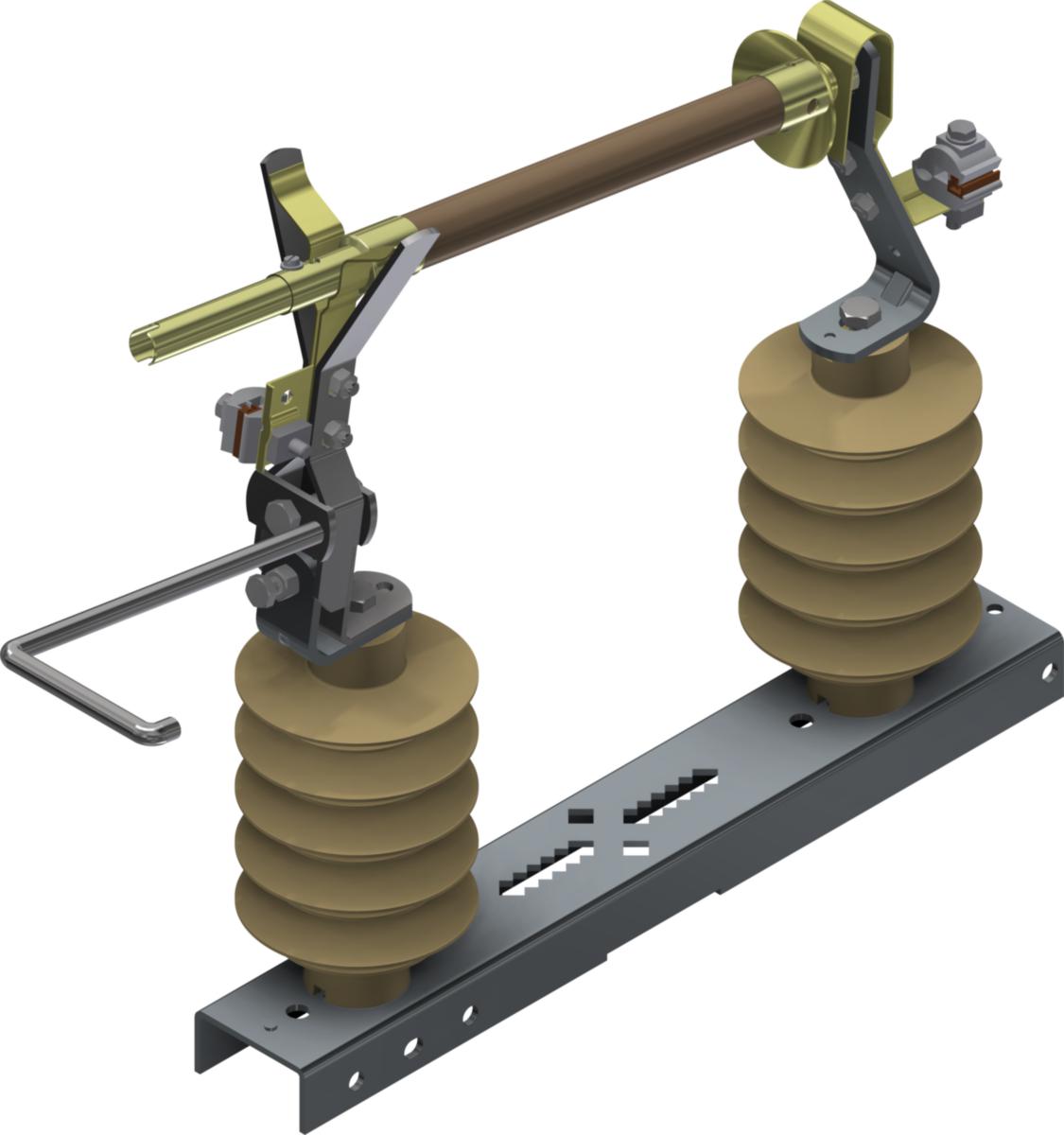

Finns även som färdigmonterade trefasenheter typ L33/SKS och som säkringsfrånskiljare L33/LKI.
Apparaten kan monteras direkt på bärreglar och stationssmiden med håltagning enligt svensk standard. Med hjälp av klämhållare kan även apparaten monteras på balkar utan fästhål. För att säkerställa säkringarnas kontakttryck har den övre kontakten en fjädrande konstruktion som förstärks av en syrafast fläder. Härigenom bibehålls ett högt kontakttryck, även vid upphettning av kontakten. Den nedre kontaktens V-formning underlättar införandet av säkringar utan att kontakttrycket påverkas.
Apparaterna lutar 6° vilket underlättar stångmanövreringen av säkringarna. Apparaterna kan kombineras med olika typer av tillbehör och överspänningsskydd som ventilavledare eller gnistgap. Apparaterna levereras med jordningspinne för anslutning av jordningsverktyg. Jordningspinnens utförande gör att jordningsverktygen inte behöver föras in inom 500 mm från den övre kontakten.
Levereras som standard med 20kV isolatorer av hydrofobisk gjutharts. Säkringsapparat L33 G, med patronrör. Jordningspinne, fästelement och anslutningsklämmor Al 16-99 mm², Cu 6-35 mm².
