Schneider Electric

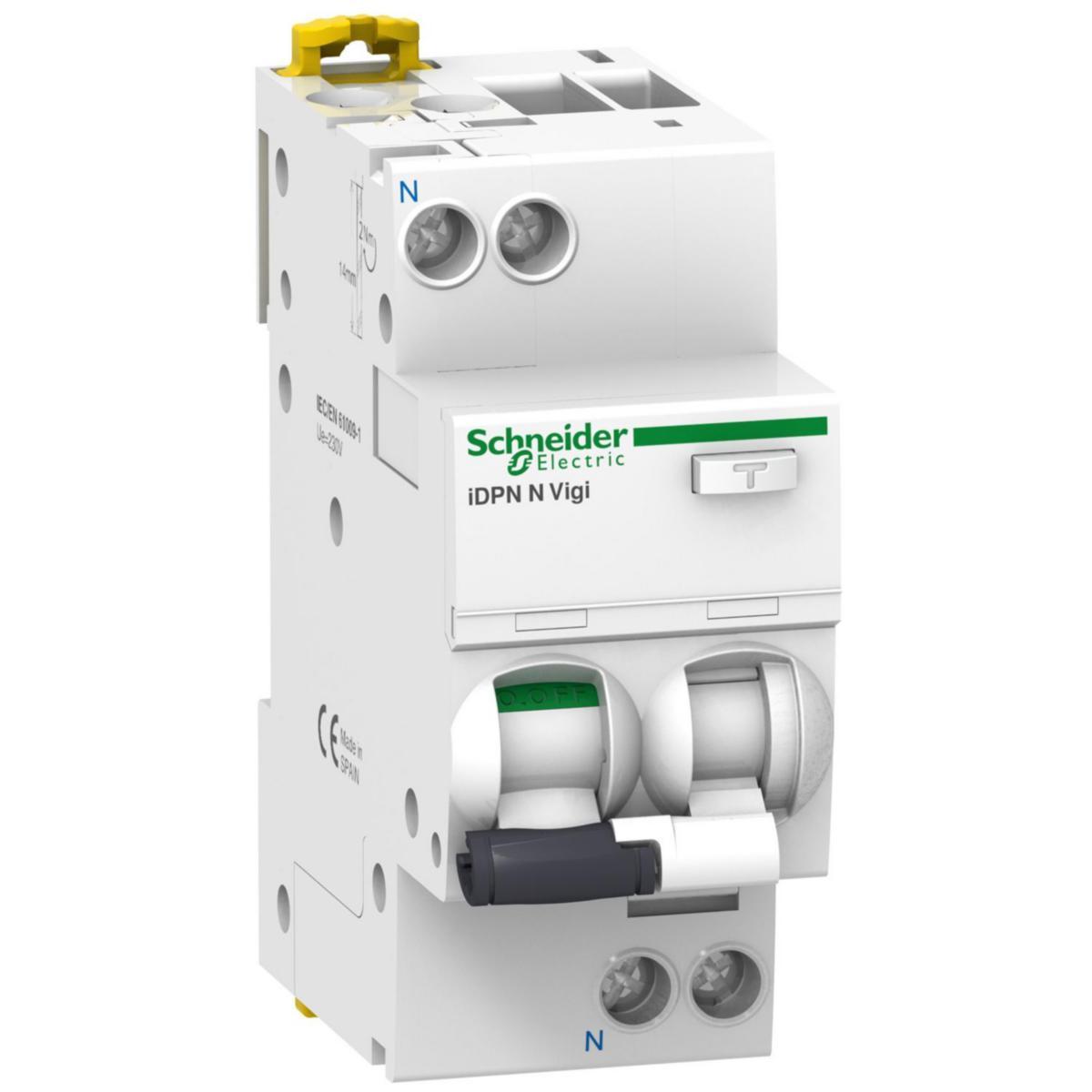

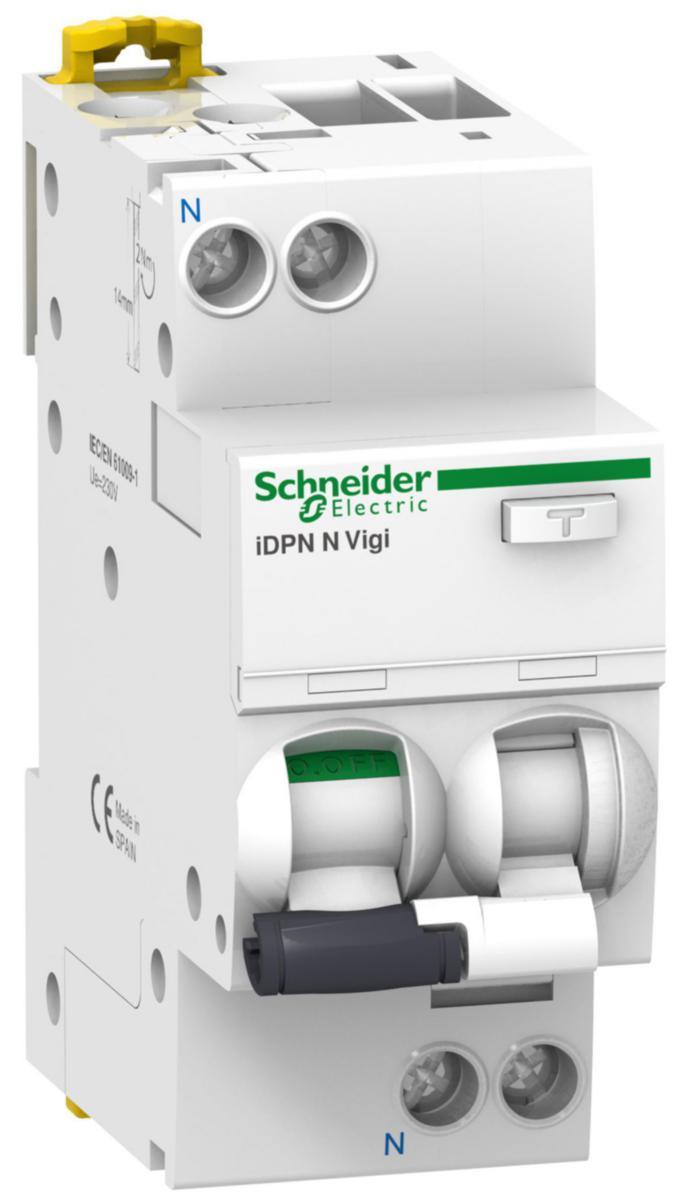

Personskyddsautomater iDPN Vigi

PERSONSKBR C10A 30MA AC 6KA A9D31610
Artikelnummer:
2164985
Lev. artikelnr:
A9D31610





 för att se saldo och pris
Third party verified Environmental product declarationProdukten är bedömd hos Byggvarubedömningen med totalbedömningen Accepteras.
iDPN Vigi, en kombination av 1-poliga dvärgbrytare och jordfelsskydd med 2 modulers bredd (36 mm), är av elektromekanisk typ och fungerar utan yttre spänningsskällor. De finns i B- och C-kurva i AC- och A-klass samt i utförande Asi, dvs korttidsfördröjd med förhöjd stötströmstålighet och 6kA respektive 10kA brytförmåga. iDPN Vigi kan förses med hjälpfunktioner för indikering (hjälp-/signalkontakt) och fjärrutlösning (shunt/underspänningsutlösare), samma tillbehör som till iC60 används förutom OF och SD, där ska A9A26924 (OF) och A9A26927 (SD) användas. Då apparaten har två anslutningar med 9 mm mellanrum finns speciella fasskenor för den här serien (21505,21507,21093). Anslutningar: tunnelanslutningar upp till 10 mm².
  • Artikelnummer:
    2164985
  • Lev. artikelnr:
    A9D31610
  • Ean artikelnr:
    3606480471988
  • Materialklass
    QL5400
Teknisk data
  • Övriga förp.storlekar: 1 ST/6 ST/54 ST
  • Typ: A9D31610
  • Serie: Acti 9
  • Antal poler (totalt): 2
  • Antal avsäkrade poler: 1
  • Märkström: 10 A
  • Nominell felström: 0.03 A
  • Nominell kortslutningsbrytkapacitet IEC 60947-2: 6 kA
  • Utlösningskarakteristik: C
  • Läckströmstyp: AC
  • Märkspänning: 230 V
  • Frekvens: 50 Hz
  • Spänningstyp: AC
  • Bredd i antal modulmellanrum: 2
  • Strömbegränsningsklass: 3
  • Version med skydd mot felutlösning: Nej
  • Kapslingsklass (IP): IP20
  • Överspänningskategori: 3
  • Parallell omkoppling neutralledare: Ja
  • Föroreningsgrad: 3
  • Stötströmhållfasthet: 0.25 kA
  • Omgivningstemperatur under drift: 5-60 °C
  • Impulsskydd märkspänning Uimp: 4 kV
  • Nominell isolationsspänning: 400 V
  • Med förreglingsfunktion: Nej
  • Avbrytskarakteristik: Övrigt
  • Anslutningsbar ledararea entrådigt: 1-16 mm²
  • Anslutningsbar ledararea mångtrådig: 1-10 mm²
  • Infälld montering: Nej
  • Inbyggnadsdjup: 44 mm
  • REACH Datum: 2022-07-20
  • REACH - Innehåller kandidatämnen: Bly
  • REACH Informationsplikt: Ja
