Eldon Installation
Huvudbrytare HBR

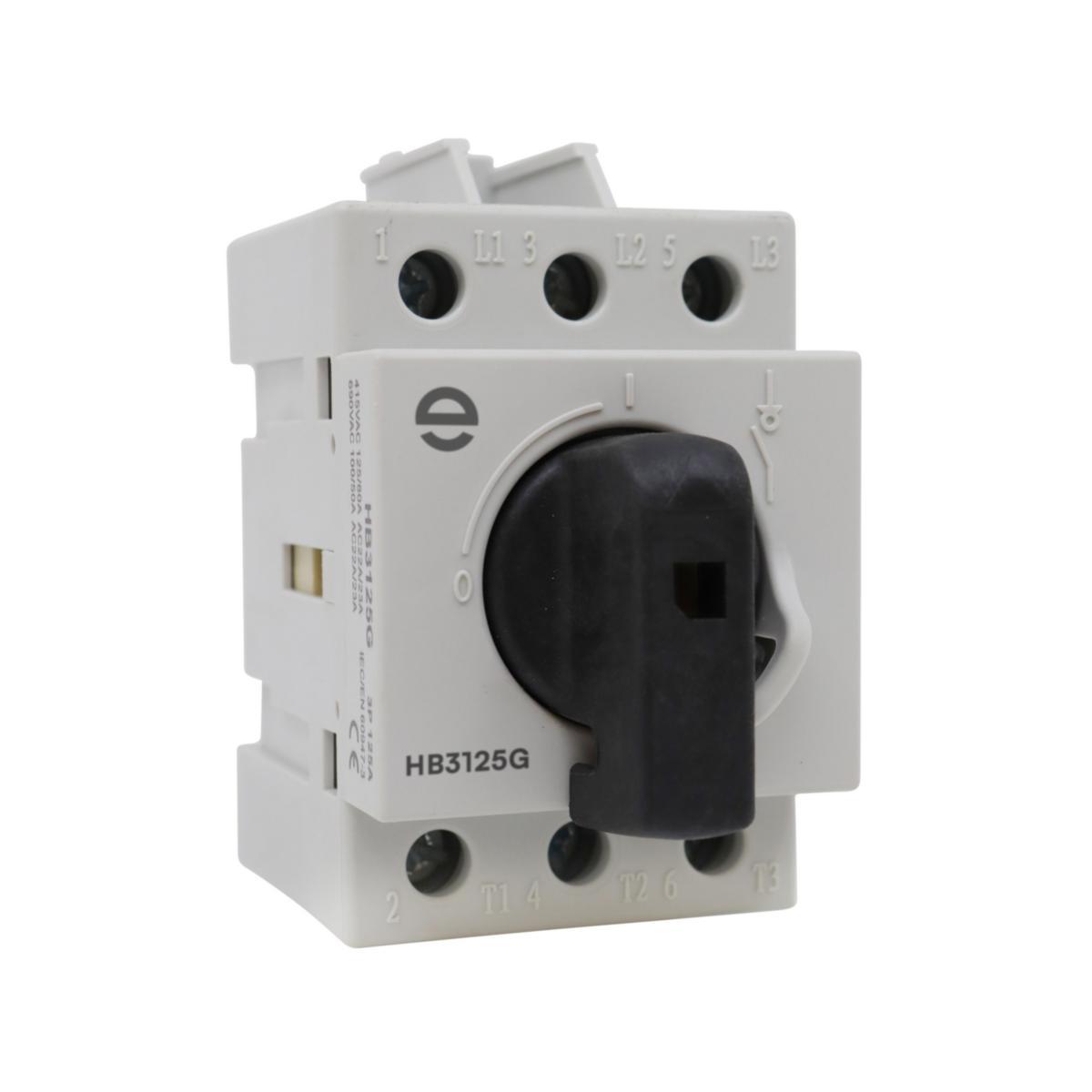

HUVUDBRYTARE 3P 125A 3M 136369
Artikelnummer: Lev. artikelnr:
2150028
HB3125G
för att se saldo och pris
Kompakt och låsbar lastbrytare med vred som är utformad för att erbjuda en pålitlig funktion som huvudbrytare i bostadcentraler, fördelningar och automationsskåp. Brytaren är lättmanövrerad och konstruerad för att underlätta installation och användning. Uppfyller aktuella IEC och EN standarder och kan enkelt monteras på DIN-skena eller skruvmonteras på en montageplåt. Kan låsas i frånläge för säkert underhåll och även via modifiering i till läge.
- Artikelnummer: 2150028
- Lev. artikelnr: HB3125G
- Ean artikelnr: 7333189023458
- Materialklass QL800B
Teknisk data
- Antal poler: 3
- Bredd i antal modulmellanrum: 3
- Märkström kontinuerlig Iu: 125 A
- Märkuteffekt vid AC-23, 400 V: 45 kW
- Utförande som huvudbrytare: Ja
- Utförande som säkerhetsbrytare: Nej
- Med förmonterat kablage: Nej
- Typ av kontrollelement: Vred
- Utförande som service-/reparationsbrytare: Ja
- Apparatbyggsätt: Inbyggnadsapparat i fastmontageteknik
- Huvudströmkretsens anslutningssätt: Kabelklämma
- Kan spärras/låsas: Ja
- Lämplig för fyrhåls frontmontage: Nej
- Lämplig för centralt frontmontage: Nej
- Lämplig för inbyggnad i fördelningar: Ja
- Lämplig för mellanmontage: Nej
- Max. märkdriftspänning Ue vid AC: 690 V
- Motordrift valbar: Nej
- Skyddsklass (IP) framsida: IP20
- Spänningsutlösare valbar: Nej
- Antal hjälpkontakter normalt öppna (NO): 0
- Antal växlande hjälpkontakter: 0
- Antal hjälpkontakter normalt stängda (NC): 0
- Utförande som nödstoppsinstallation: Nej
- Villkorad nominell kortslutningsström Iq: 25 kA
- Integrerad motordrift: Nej
- Färg på manöverelement: Svart
- Märkkorttidsströmhållfasthet Icw: 1.5 kA
- Märkström vid AC-21, 400 V: 125 A
- Märkström vid AC-23, 400 V: 80 A
- Märkdriftspänning: 12-690 V
- Märkdrifteffekt vid AC-3, 400 V: 45 kW
- Omkopplingseffekt vid 400 V: 45 kW
- Skyddsnivå (NEMA): Övrigt
- Version med omkastad omkopplare: Nej
- Antal omkopplare: 1
- Bredd: 52 mm
- Djup: 81 mm
- Höjd: 97 mm
- Färg hus/kapsling/stomme: Grå
- REACH Datum: 2022-01-12
- REACH Informationsplikt: Nej
