Minibrytare S800N - MINIBRYTARE S803N-C40/36KA 2CCS893001R0404
ABB

Minibrytare S800N

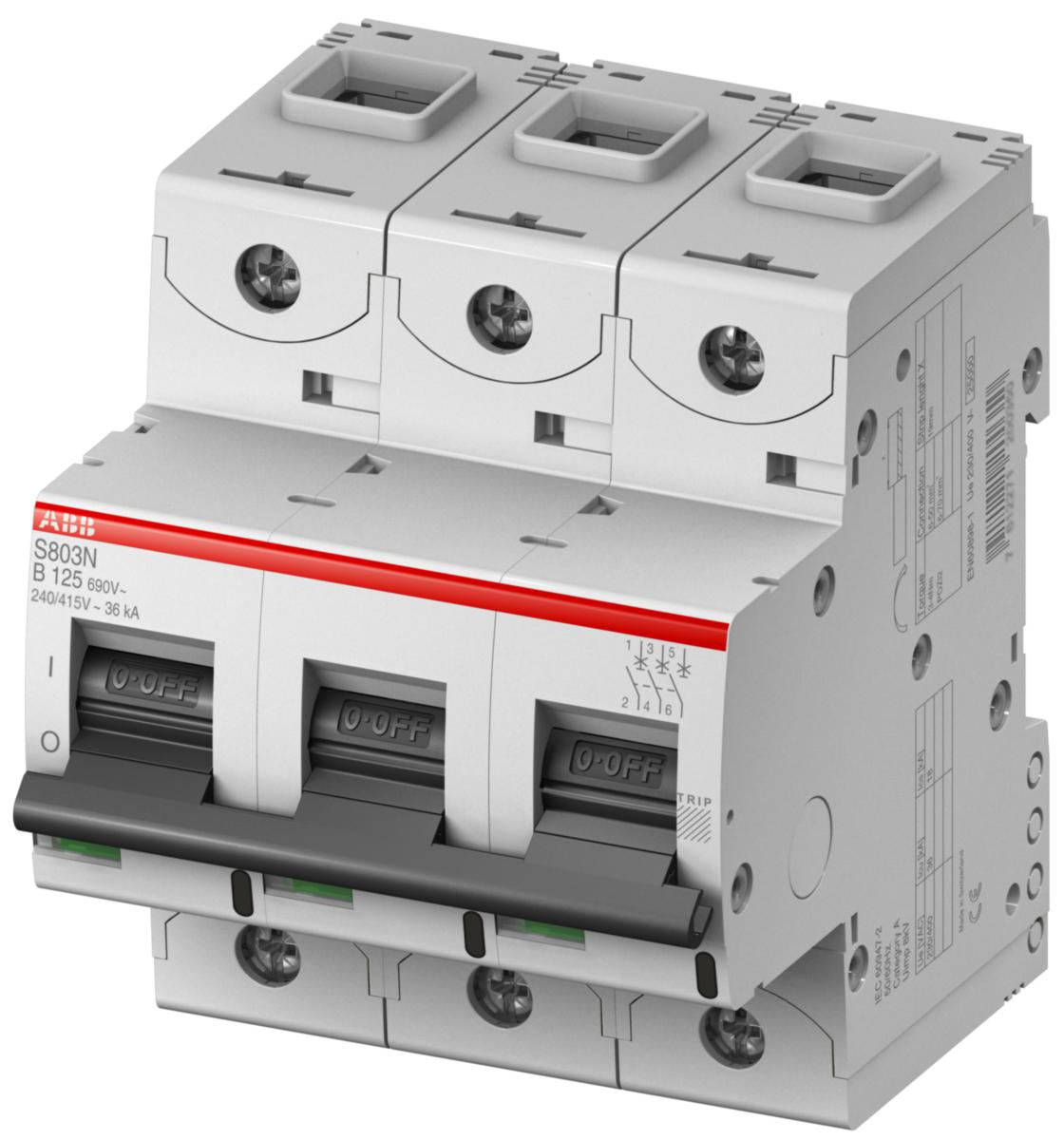

MINIBRYTARE S803N-C40/36KA 2CCS893001R0404
Artikelnummer:
2101536
Lev. artikelnr:
2CCS893001R0404





 för att se saldo och pris
Den omfattande högeffektsdvärgbrytarserien S800 har hög prestanda, hög brytförmåga (upp till 50kA) och många olika utlösningskarakteristiker (B, C, K, KM, UC-B och UC-K). S800-serien arbetar med märkströmmar från 6A upp till 125A och märkspänning upp till 690V AC. Högeffektsdvärgbrytare kan ge selektivitet mot ovanliggande högeffektsbrytare eller agerar som understöd för nedanliggande dvärgbrytare för ökad brytarkapacitet. S800-serien uppfyller standarden IEC/EN 60898 samt IEC/EN 60947-2.
  • Artikelnummer:
    2101536
  • Lev. artikelnr:
    2CCS893001R0404
  • Ean artikelnr:
    7612271204587
  • Materialklass
    QL330B
Teknisk data
  • Typ: S803N-C40/36KA
  • Märkström: 40 A
  • Antal poler (totalt): 3
  • Bredd i antal modulmellanrum: 4.5
  • Utlösningskarakteristik: C
  • Brytförmåga vid kortslutning Icn EN 60898 vid 400 V: 20 kA
  • Brytförmåga vid kortslutning Icu IEC 60947-2 vid 230 V: 36 kA
  • Brytförmåga vid kortslutning Icu IEC 60947-2 vid 400 V: 4.5 kA
  • Brytförmåga vid kortslutning Icn EN 60898 vid 230 V: 20 kA
  • Märkspänning: 400 V
  • Spänningstyp: AC/DC
  • Antal avsäkrade poler: 3
  • Kapslingsklass (IP): IP20
  • Frekvensområde: 50-60 Hz
  • Parallell omkoppling neutralledare: Nej
  • Strömbegränsningsklass: 3
  • Tillsatsanordningar möjliga: Ja
  • Överspänningskategori: 4
  • Föroreningsgrad: 3
  • Anslutningsbar ledararea entrådigt: 0 mm²
  • Anslutningsbar ledararea mångtrådig: 0 mm²
  • Impulsskydd märkspänning Uimp: 8 kV
  • Nominell isolationsspänning: 690 V
  • Omgivningstemperatur under drift: -25-60 °C
  • Explosionssäker: Nej
  • Infälld montering: Nej
  • Inbyggnadsdjup: 82.5 mm
  • REACH Datum: 2023-06-01
  • REACH Informationsplikt: Nej
