Kontaktskena 3-fas infälld, Global Trac

Utförande:

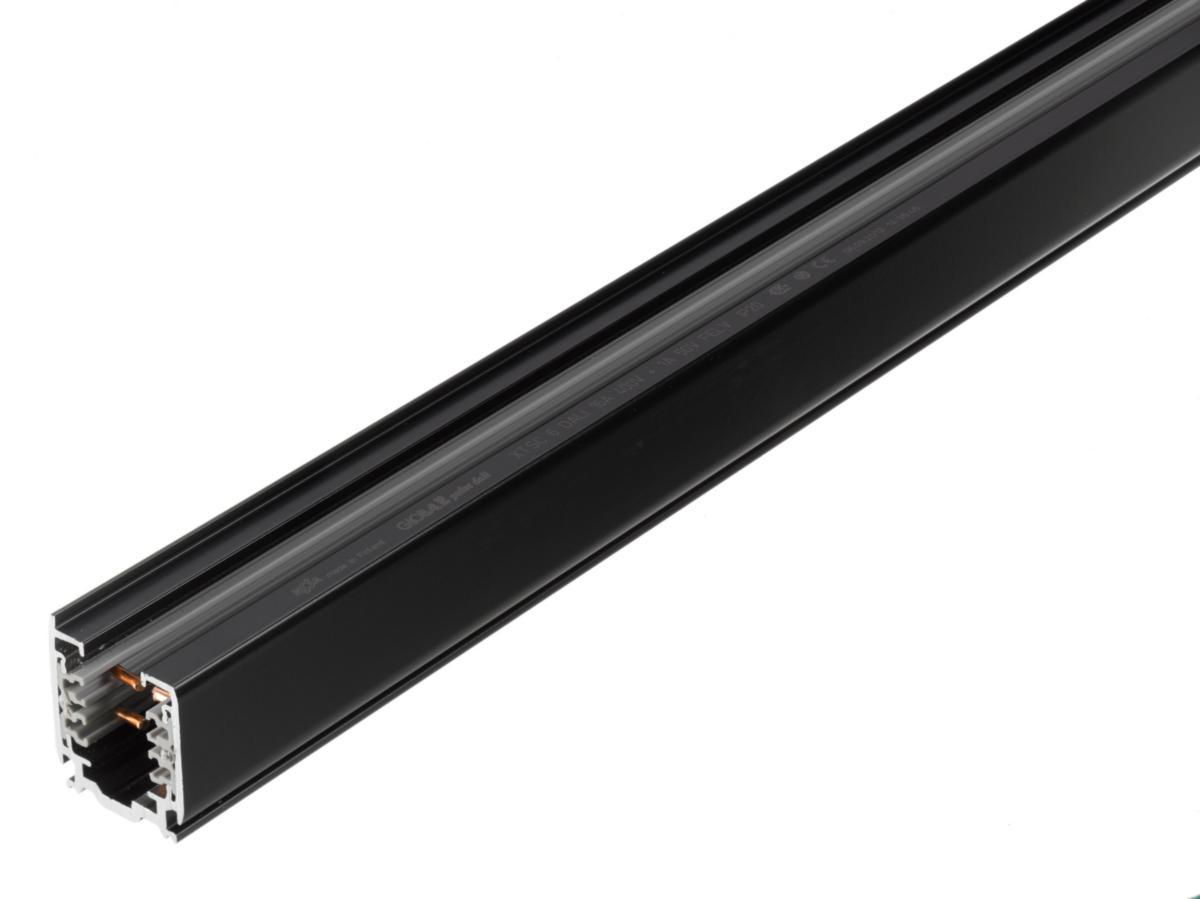

XTS 4, 3-fas skenor består av en strängsprutad aluminiumprofil, isolerprofil av plast, fasledare och nolledare.
Den strängsprutade aluminiumprofilen är svart och finns även anodiserad i naturfärg, Alu eller vitlackerad.
Fas- och nolledare består av 4 mm²koppar.
Skenans fas- och nolledare i dess båda ändar måste vara böjda i 90° vinkel innan de kan förbindas med kopplingsstycken.
Skenan levereras i standardlängderna: 1, 2, 3 och 4 meter.
Vid behov kan den sedan kapas till önskad längd på plats.
Ledarändarna böjs därefter inåt med ett litet specialverktyg, XTSV 12.
Kopparledarens läge kontrolleras med verktygets motsatta sida.
Montage:
Skenorna kan monteras dikt tak, på rörpendel, wirependel eller i takkanal.
Rekommenderat fastsättningsavstånd 1000 mm. Maximalt vridmoment 2.5 Nm.
Adapter:
Armaturer kopplas till skenan med adapter.
