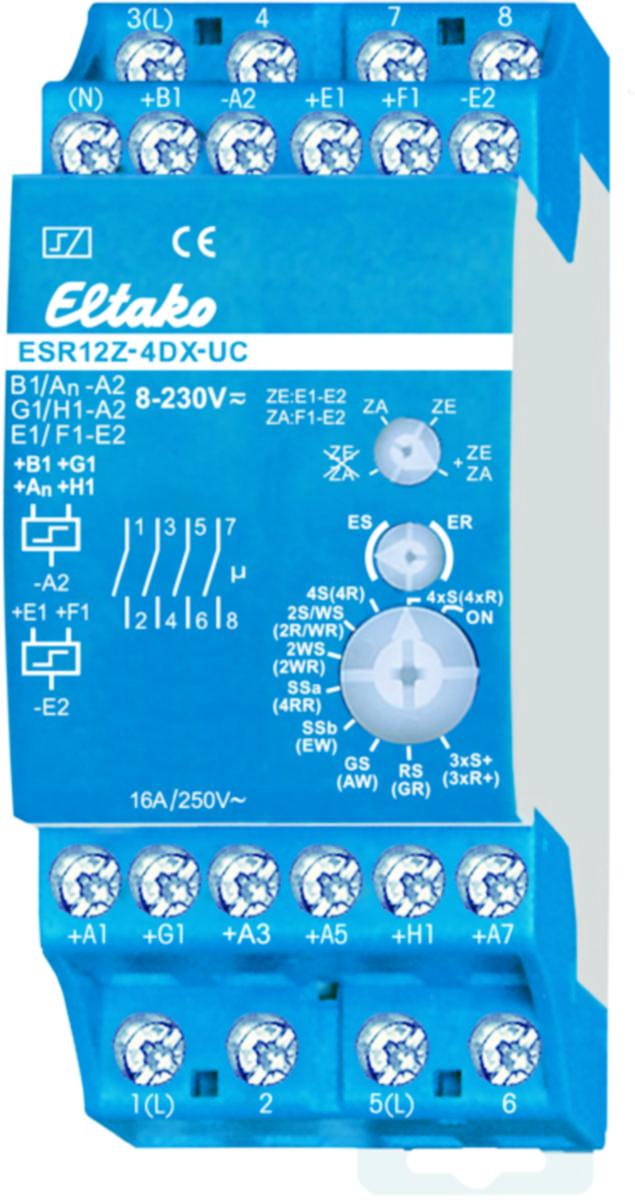

Multifunktionsrelä DIN-montage ESR12Z-4DX 16A

För skenmontering enligt DIN-EN 60715 TH35. Med modern hybridteknik som kombinerar de bästa fördelarna för slitagefri elektronisk styrning och med högpresterande specialrelä. Med multispänning 8 till 230V AC/DC. Mycket låg ljudnivå. Tack vare användning av bistabil reläfunktion undviker man eventuella problem med spolförlusteffekter och värmeutveckling även om reläet är i drift. Med det övre inställningsvredet ställs funktionerna ZE+ZA=central PÅ och central AV, ZE=endast central PÅ, ZA=endast central AV, ZE+ZA (krys över)=ingen centralstyrning. Med inställningsvredet i mitten väljs relä funktion ES(impulsrelä) / ER(arbetsströmsrelä). Med det nedre inställningsvredet går det att välja mellan 18 funktioner: ON = Konstant PÅ. 4xS = 4-dubbel impulsbrytare med vardera 1NO, styrningsingångar A1, A3, A5 och A7. (4xR) = 4-dubbelt brytarrelä med vardera 1NO, styrningsingångar A1, A3, A5 och A7. 4S = impulsbrytare med 4NO. (4R) = brytarrelä med 4NO. 2S/WS = impulsbrytare med 3NO och 1NC. (2R/WR) = brytarrelä med 3NO och 1NC. 2WS = impulsbrytare med 2NO och 2NC. (2WR) = brytarrelä med 2NO och 2NC. SSa = seriebrytare 2+2NO med kopplingsföljd 0 - 2 - 2+4 - 2+4+6; Meddelande 8. (4RR) = viloströmsrelä med 4NC. SSb = seriebrytare 2+2NO med kopplingsföljd 0 - 2 - 2+4 - 2+4+6 - 2+4+6+8. (EW) = tillkopplings-pulsrelä med 3NO och 1NC, pulstid 1s. GS = gruppbrytare. Kopplingsföljd 0 - 2 - 0 - 4 - 0 - 6 - 0; meddelande 8. (AW) = frånkopplings-pulsrelä med 3NO och 1NC, pulstid 1s. RS = brytare med 4NO, A1 = inställnings- och A3 = återställnings-styrningsingång. (GR) = grupprelä 1+1+1+1NO. 3xS+ = 3-dubbel impulsbrytare med vardera 1NO + meddelande 8, styrningsingångar A1, A3 och A5. (3xR+) = 3-dubbelt brytarrelä med vardera 1NO + meddelande 8, styrningsingångar A1, A3 och A5.
