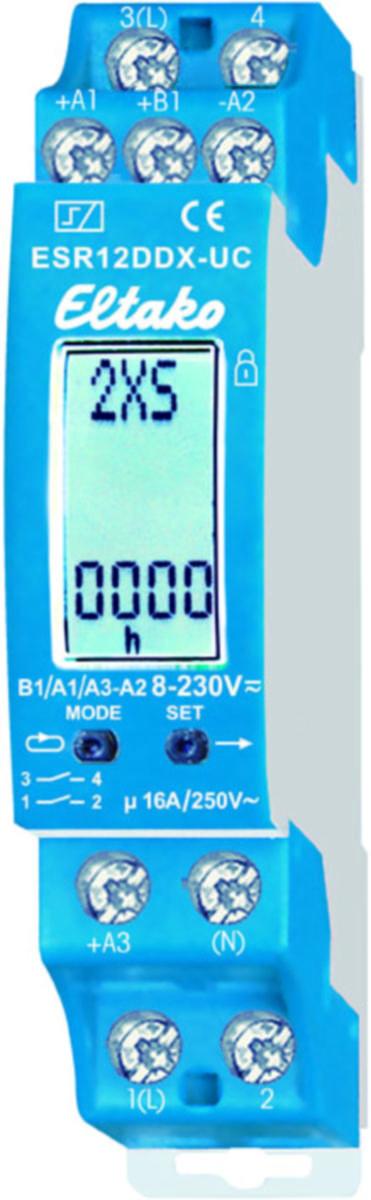

Multifunktionsrelä DIN-montage ESR12DDX 16A

För skenmontering enligt DIN-EN 60715 TH35. Med modern hybridteknik som kombinerar de bästa fördelarna för slitagefri elektronisk styrning och med högpresterande specialrelä. Med multispänning 8 till 230V AC/DC. Mycket låg ljudnivå. Tack vare användning av bistabil reläfunktion undviker man eventuella problem med spolförlusteffekter och värmeutveckling även om reläet är i drift. Den ackumulerade gångtiden visas alltid. Först i timmar (h), sedan månader (m) med en decimal. Knapparna MODE och SET användas för att definiera styringångarna A1 och A3 som centralstyringångar. ZA1 = `centralt från` med A1, lokalt med A3; ZE1 = `centralt på` med A1, lokalt med A3; Z00 = utan centralstyrning. För ‚centralt på‘ med A1, `centralt från` med A3 och ingen lokal styrning, se funktion RS. Med knapparna MODE och SET kan man välja en av 18 funktioner: OFF = Konstant AV. 2xS = 2-vägs impulsfunktion 1NO-kontakt för respektive styringång A1 och A3. 2S = Impulsfunktion 2x1NO-kontakter. WS = Impulsfunktion med 1NO- och 1NC-kontakt. SS1 = Impulsfunktion sekvensbrytning 2x1NO-kontakter för växlingssekvens #1. SS2 = Impulsfunktion sekvensbrytning 2x1NO-kontakter för växlingssekvens #2. SS3 = Impulsfunktion sekvensbrytning 2x1NO-kontakter för växlingssekvens #3. GS = Impulsgruppbrytare 1+1NO-kontakter. RS = Brytare med styringångarna A1 = på och A3 = reset. 2xR = 2-vägs reläfunktion 2x1NO-kontakt, styringång A1 och A3. 2R = Reläfunktion 2x1NO-kontakter. WR = Reläfunktion med 1NO-kontakt och 1NC-kontakt. RR = Reläfunktion (sluten krets strömövervakning) med 2x1NC-kontakter. EAW = Impulsstyrning på slutande puls, med fast puls ut på 2x1NO-kontakter med fast pulslängd på 1sek./kontakt. EW = Impulsstyrning på slutande puls, med fast puls ut på 1NO- och 1NC-kontakt, med fast pulslängd på 1sek./kontakt. AW = Impulsstyrning på fallande pulsflank, med fast puls ut på 1NO- och 1NC-kontakt, med fast pulslängd på 1 sek./kontakt GR = Grupprelä 2x1 NO-kontakter. ON = Konstant PÅ. Växlingssekvens SS1: 1:a puls utg. 1 - 2:a puls utg. 2 - 3:e puls utg. 1+2. Växlingssekvens SS2: 1:a puls utg. 1 - 2:a puls utg. 1+2 - 3:e puls utg. 2. Växlingssekvens SS3: 1:a puls utg. 1 - 2:a puls utg. 1+2. Växlingssekvens GS: 1:a puls utg. 1 - 2:a puls utg. 2. GR: Reläfunktion på med två kontakter.
Teknisk data:
