Tidrelä DMB/PMB Multifunktion

Funktionsbeskrivning
Funktion Op, tillslagsfördröjt: Tidräkningen startar då kontakten på aktiv. ingången sluts. Efter inställd tid slår reläet till oavsett om kontakten på aktiv. ingången är sluten eller bruten. Om kontakten sluts på nytt efter det att tidräkningen avslutats slår reläet från och tidräkningen startar på nytt.
Funktion In, fördröjd urkoppling:Tidräkningen startar och reläet slår till då kontakt på aktiv. gången sluts. Efter inställd tid slår reläet från oavsett om kontakten på aktiv. ingången är sluten eller bruten. Om kontakten sluts på nytt efter det att tidräkningen avslutats slår reläet till och tidräkningen startar om igen.
Funktion Dr, frånslagsfördröjt:Reläet slår till då kontakt på aktiveringsingången sluts. När kontakten bryts startar tidräkningen . Efter inställd tid slår reläet från. Om kontakten på aktiv ingången sluts under det att tidräkning pågår, återställs tidräkningen medan reläet alltjämt är tillslaget.
Blinkfunktion - Funktion R:(ON tid först), (Funktion Rb, OFF tid först) När manöverspänningen ansluts börjar tidräkningen, när tiden löpt ut drar reläet. När tiden för draget relä löpt ut faller reläet. Detta förlopp pågår så länge manöverspänningen är ansluten. Tiden för paus och gångtid är lika.

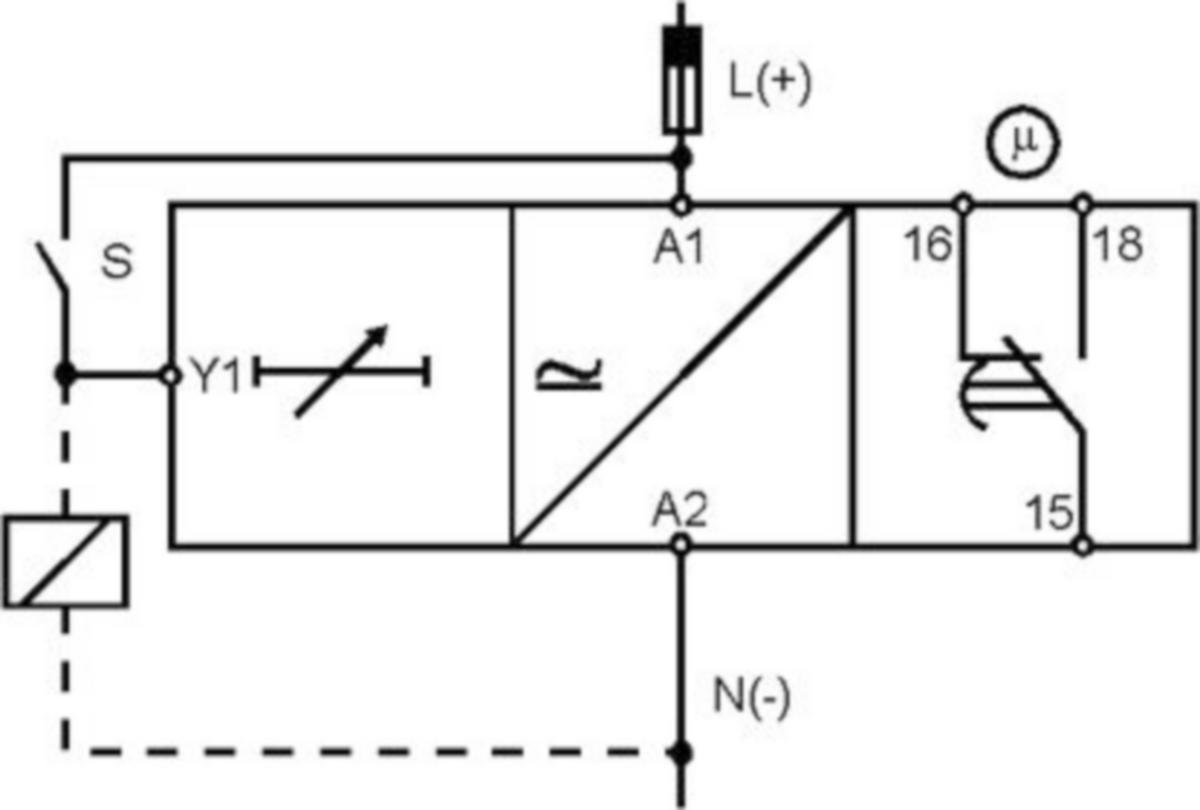

Alla relevanta data samt kopplingsschema är tydligt uppmärkta på sidan av reläerna.
