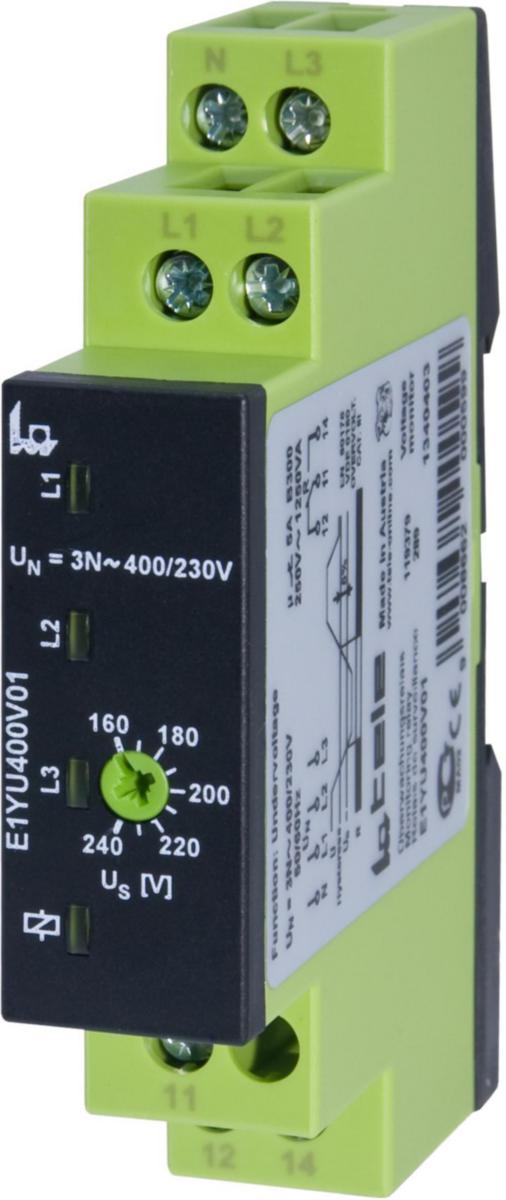

Kontrollrelä Enya 3-fas underspänningsrelä
UNDERSP.RELÄ 3*FAS/N
Artikelnummer: Lev. artikelnr:
3888888
57019
för att se saldo och pris
• Spänningsövervakning i 3-fas system
• Underspänningsövervakning
• Indikering av L1, L2, L3 genom 3 LED
• 17,5 mm bredd i Norm utförande
• 1 växlande kontakt
Grön LED L2 = Spänning L2-N. Grön LED L3 = Spänning L3N. Gul LED till/från = Indikering av relä utgång.
3-fas underspännings övervakningsrelä med inställbart gränsvärde. Spänningen mäts mellan fas och noll.
Funktion: När alla faser, L1-L2-L3 samt N, är anslutna och spänningen överstiger det ställabara undre gränsvärdet så drar reläet och den gula LED tänds. Om spänningen faller under gränsvärdet med mer än den fasta hysteresen på 5% så faller reläet. Reset tid 500 ms.
• Underspänningsövervakning
• Indikering av L1, L2, L3 genom 3 LED
• 17,5 mm bredd i Norm utförande
• 1 växlande kontakt
Grön LED L2 = Spänning L2-N. Grön LED L3 = Spänning L3N. Gul LED till/från = Indikering av relä utgång.
3-fas underspännings övervakningsrelä med inställbart gränsvärde. Spänningen mäts mellan fas och noll.
Funktion: När alla faser, L1-L2-L3 samt N, är anslutna och spänningen överstiger det ställabara undre gränsvärdet så drar reläet och den gula LED tänds. Om spänningen faller under gränsvärdet med mer än den fasta hysteresen på 5% så faller reläet. Reset tid 500 ms.
- Artikelnummer: 3888888
- Lev. artikelnr: 57019
- Ean artikelnr: 9008662000599
- Materialklass QP470B
Teknisk data
- Övriga förp.storlekar: 1 ST/10 ST
- Typ: E1YU400V01
- Typ av elanslutning: Skruvanslutning
- Med avtagbara klämmor: Nej
- 1-fas underspänning möjlig: Ja
- 3-fas underspänning möjlig: Ja
- 1-fas överspänning möjlig: Nej
- 3-fas överspänning möjlig: Nej
- 1-fas hysteres möjlig: Nej
- 3-fas hysteres möjlig: Nej
- Innehåller funktion likspänning-underspänning: Nej
- Innehåller funktion likspänning-överspänning: Nej
- Innehåller funktion likspänning-hysteres: Nej
- Spänningsmätområde 1: 161-253 V
- Typ av spänningsmätområde: AC
- Spänningstyp för manöver: AC
- Reaktionsvärde spänning: 161 V
- Max. justerbar fördröjningstid för frånkoppling: 0.2 s
- Max. tillåten fördröjningstid för frånkoppling: 0.2 s
- Antal kontakter växlande: 1
- Bredd: 17.5 mm
- Höjd: 87 mm
- Djup: 65 mm
- Märkspänning matning vid AC 50 Hz: 230-400 V
- Märkspänning matning vid AC 60 Hz: 230-400 V
