Carlo Gavazzi

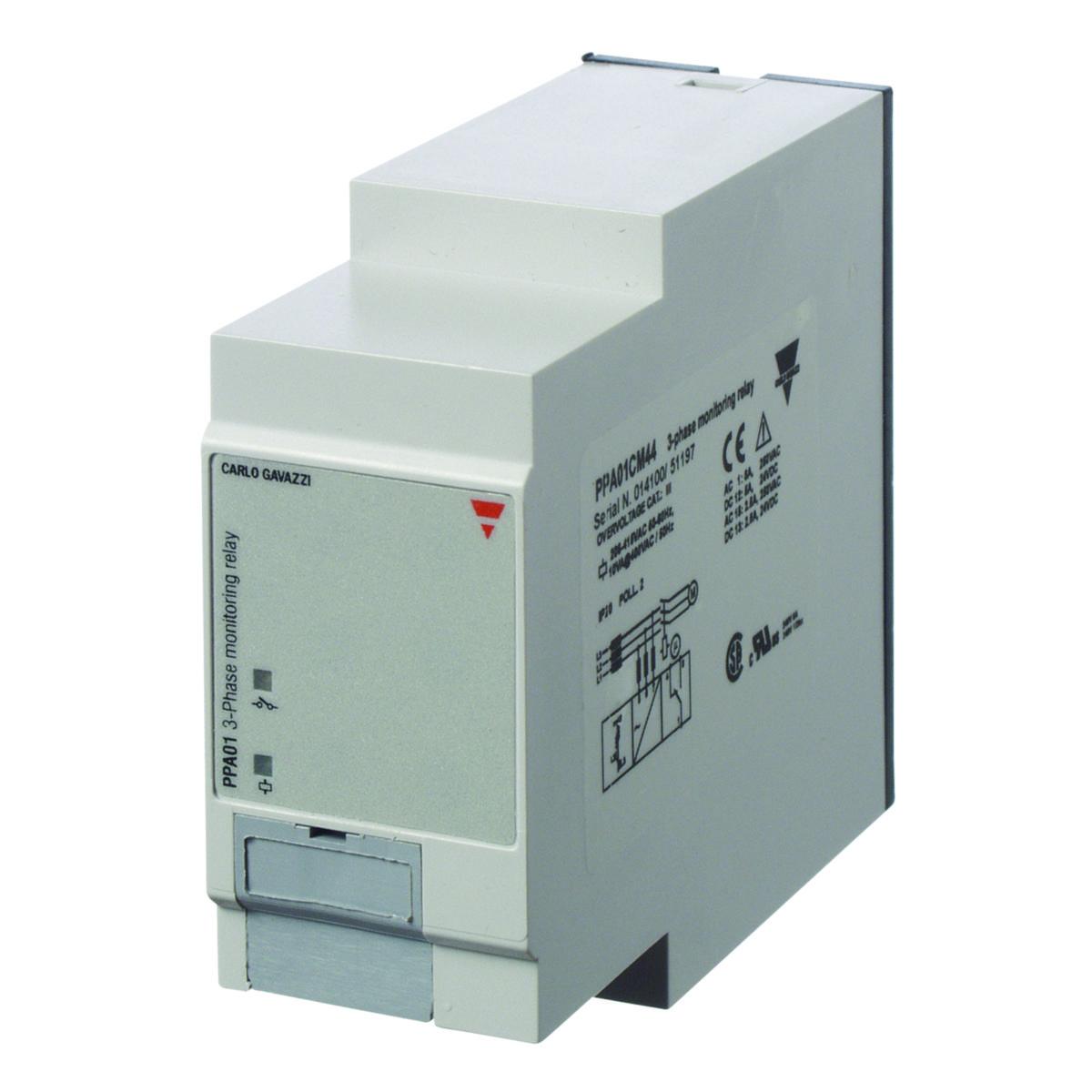

Fasföljd- och fasbrottskontrollrelä 3-fas
FASBROTT/FASFÖLJDSRELÄ 3-FAS PPA01CM44
Artikelnummer:
3864691
för att se saldo och pris
Funktionsbeskrivning
Reläet kontrollerar att alla tre faserna är spänningsförande och att fasföljden är rätt. Reläet är tillslaget så länge dessa förutsättningar är uppfyllda. Vid övervakning av motorer faller reläet när en av fas-fas spänningarna understiger 85% av de andra fas - fas spänningarna.
Alla relevanta data samt kopplingsschema är tydligt uppmärkta på sidan av reläerna
Reläet kontrollerar att alla tre faserna är spänningsförande och att fasföljden är rätt. Reläet är tillslaget så länge dessa förutsättningar är uppfyllda. Vid övervakning av motorer faller reläet när en av fas-fas spänningarna understiger 85% av de andra fas - fas spänningarna.
Alla relevanta data samt kopplingsschema är tydligt uppmärkta på sidan av reläerna
- Artikelnummer: 3864691
- Ean artikelnr: 8030956000955
- Materialklass QP581B
Teknisk data
- Typ: PPA01CM44
- Utförande: 11-pins sockel
- Typ av elanslutning: Skruvanslutning
- Med avtagbara klämmor: Nej
- Märkspänning matning vid DC: 0 V
- Spänningstyp för manöver: AC
- Övervakning fasföljd: Ja
- Övervakning fasfel: Ja
- Funktionsdetektering underspänning: Nej
- Funktionsdetektering överspänning: Nej
- Övervakning fasobalans: Nej
- Mätområde spänning: 177-475 V
- Min. justerbar fördröjningstid för tillkoppling: 0.1 s
- Max. tillåten fördröjningstid för tillkoppling: 0.1 s
- Max. justerbar fördröjningstid för frånkoppling: 0.35 s
- Max. tillåten fördröjningstid för frånkoppling: 0.35 s
- Antal kontakter normalt stängda (NC): 0
- Antal kontakter normalt öppna (NO): 0
- Antal kontakter växlande: 1
- Bredd: 36 mm
- Höjd: 80 mm
- Djup: 94 mm
- Märkspänning matning vid AC 60 Hz: 177-475 V
- Märkspänning matning vid AC 50 Hz: 177-475 V
