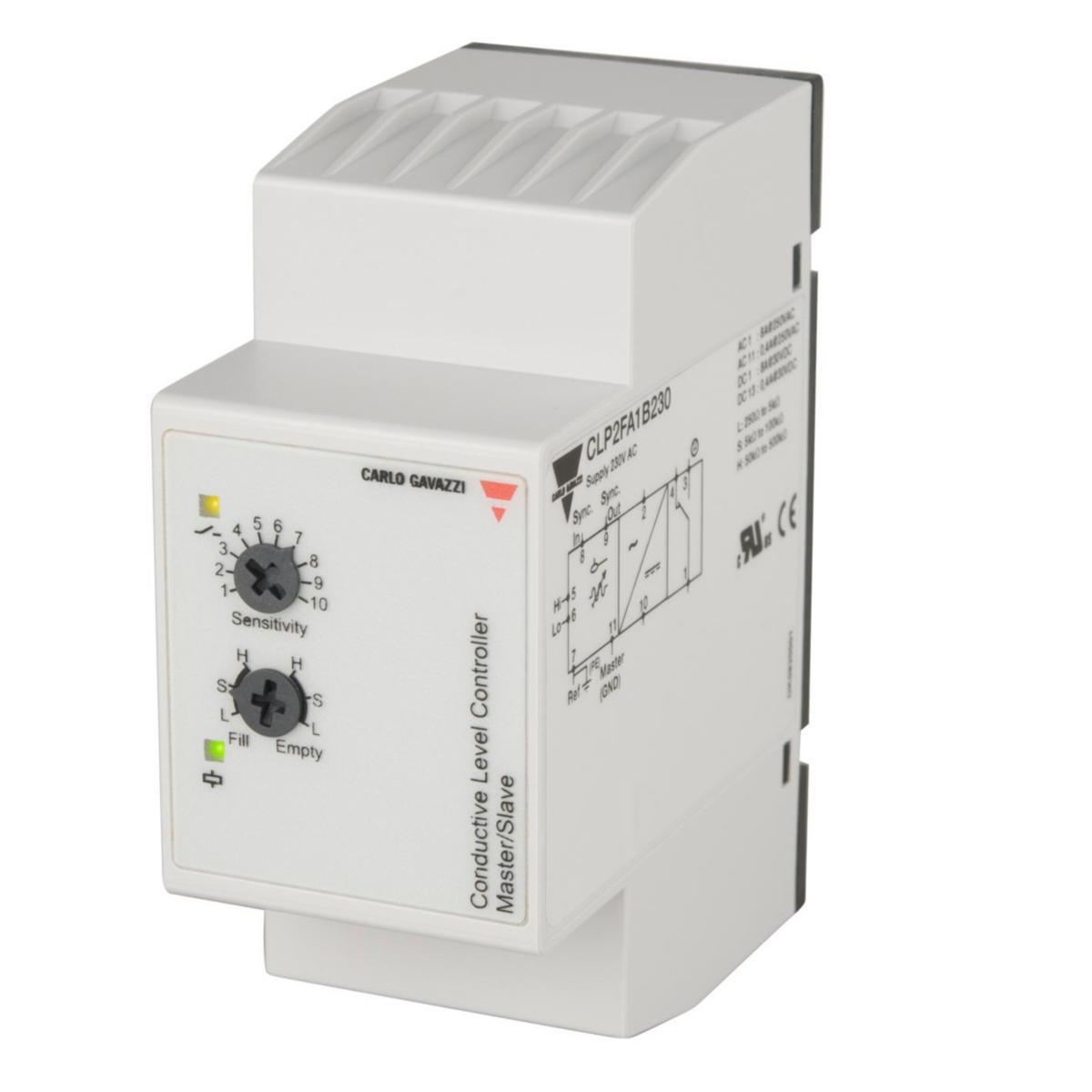

Nivåkontrollrelä typ CLP2F

Relä för nivåreglering i konduktiva vätskor, 11-pins sockel anslutning - Bredare känslighet!
Reläet används för reglering av konduktiva vätskor där nivån ska ligga mellan ett min- och maxvärde eller där en maxnivå inte får över- eller underskridas. Vid påfyllning väljs Fill (vänsterskalan) på nedre funktionsvredet och Empty (högerskalan) vid avtappning. Om bara en nivå önskas, ex överfyllnads- eller torrkörningsskydd använd E38 644 20 och anslut elektroderna på plint 5 - 7 samt bygla 5 - 6 och 7 - 11 (master). 7- 11 ska alltid byglas vid ett system! Vid kaskadkoppling/indikering av flera nivåer (max 7 st reläer) hänvisas till produktens svenska datablad. Alla relevanta data samt kopplingsschema är uppmärkta på sidan av reläerna.
Tekniska data:
Reläutgång 1 växlande kontakt, AC1 8 A / 250 VAC (2500 VA)
Givarspänning max 5 VAC, 2 mA
Givarkänslighet Läge L (Låg känslighet) 250 - 5kohm, läge S (Standard känslighet) 5k - 100kohm, läge H (Hög känslighet) 50k - 500kohm, fininställning på övre potentiometern
Reaktionstid ca 1s
Drifttemperatur -20º till +50º C
Indikering 2 st LED, grön lyser då manöverspänningen är ansluten, gul lyser då reläet är tillslaget.
