ABB

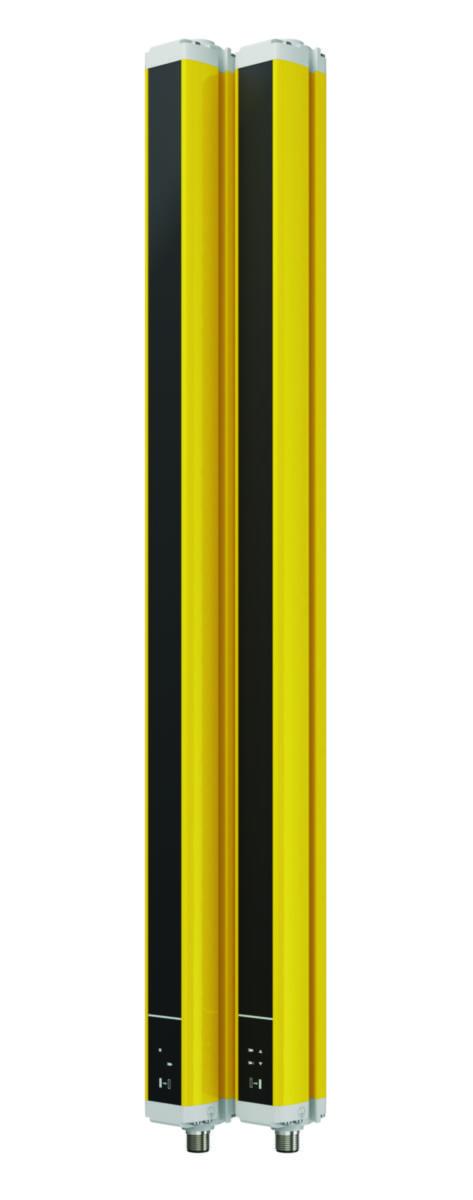

Ljusridå Orion 1
LJUSRIDÅ ORION1 FINGER 1800MM ORION1-4-14-180-B
Artikelnummer: Lev. artikelnr:
3832357
2TLA022300R1100
för att se saldo och pris
Orion1 Base är en lättanvänd ljusridå med kompakta mått och två upplösningar för detektering av fingrar och händer.
Ljusridåer används vanligtvis nära riskzonen när upprepad åtkomst till maskinen är nödvändig, t.ex. med manuellt manövrerade maskiner.
Ljusridåer kan också användas till att begränsa arbetszoner inom riskområdet och kan monteras horisontellt för områdesskydd. Orion1 Base kan anslutas mot både säkerhets-plc och säkerhetsrelä med sin OSSD utgång.
Ljusridåer används vanligtvis nära riskzonen när upprepad åtkomst till maskinen är nödvändig, t.ex. med manuellt manövrerade maskiner.
Ljusridåer kan också användas till att begränsa arbetszoner inom riskområdet och kan monteras horisontellt för områdesskydd. Orion1 Base kan anslutas mot både säkerhets-plc och säkerhetsrelä med sin OSSD utgång.
- Artikelnummer: 3832357
- Lev. artikelnr: 2TLA022300R1100
- Ean artikelnr: 7350024481389
- Materialklass QP200B
Teknisk data
- Typ: ORION1-4-14-180-B
- Utförande: Finger
- Säkerhetsfälthöjd: 1800 mm
- Säkerhetsfältets överföringsområde: 6 m
- Antal halvledarutgångar med signalfunktion: 0
- Antal kontaktutgångar med signalfunktion: 0
- Antal avsäkrade halvledarutgångar: 2
- Antal avsäkrade kontaktutgångar: 0
- Detekteringsförmåga för testkroppar: 14 mm
- Upplösning för ljusridå: 14 mm
- Fading möjlig: Nej
- Typ av gränssnitt för säkerhetskommunikation: Övrigt
- Typ av utgång omkopplingselement OSSD: PNP
- Driftagent-säkerhetsklass: Skyddsklass 3
- Bredd sensor: 32.3 mm
- Höjd sensor: 6.4 mm
- Sensorns längd: 36.9 mm
- Explosionssäkerhetskategori för gas: Ingen
- Explosionssäkerhetskategori för damm: Ingen
- Kaskadkoppling möjlig: Nej
- Leveransomfång för envägssystemet: Sändare och mottagare
- Max. utström vid skyddad utgång: 500 mA
- Omgivningstemperatur: 0 °C
- Med muting-funktion: Nej
- Override möjlig: Nej
- Reaktionstid: 50 ms
- Reducerad upplösning: Nej
- Omkopplingsspänning för OSSD vid tillstånd "hög": 24 V
- Typ av säkerhet enl. IEC 61496-1: 4
- Märkspänning matning vid DC: 0 V
- Spänningstyp: DC
- Med strålkodning: Nej
- Klockstyrning möjlig: Nej
- Med övervakningsfunktion för inkopplade apparater: Ja
- Våglängd för sensorn: 950 nm
- Med omstartspärr: Ja
- Lämplig för säkerhetsfunktioner: Ja
- Kapslingsklass (IP): IP65
- Typ av elanslutning: Kontaktdon M12
- REACH Datum: 2023-01-18
- REACH Informationsplikt: Nej
