Schneider Electric

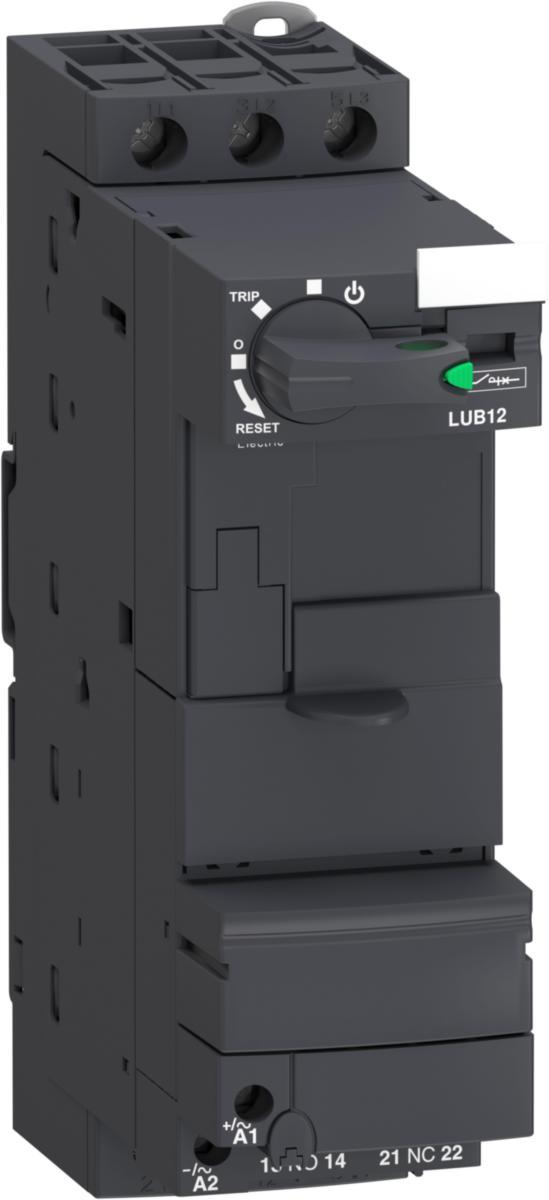

Kontaktorbrytare TeSys U standard
BASENHET KONTAKTORBRYT. 12A LUB12
Artikelnummer: Lev. artikelnr:
3231000
LUB12
för att se saldo och pris
TeSys modell U är frånskiljare, effektbrytare, kontaktor, överströmsrelä och kommunikationsmodul i en enda enhet, 45 mm bred. Tesys U uppfyller internatinella normer som IEC 947-6-2 som säkrar autokoordination och kontinuerlig drift samt den amerikanska standarden UL508E (Självskyddande motorstarter).
Basenhet för ickereverserande startkopplare.
Basenheterna har två hjälpkontakter: 1 N/O (13-14) och 1 N/C (21-22) som indikerar slutet eller öppet läge för huvudpolerna. De måste användas tillsammans med skyddsmodul.
Basenhet för ickereverserande startkopplare.
Basenheterna har två hjälpkontakter: 1 N/O (13-14) och 1 N/C (21-22) som indikerar slutet eller öppet läge för huvudpolerna. De måste användas tillsammans med skyddsmodul.
- Artikelnummer: 3231000
- Lev. artikelnr: LUB12
- Ean artikelnr: 3389110362770
- Materialklass QO360B
Teknisk data
- Övriga förp.storlekar: 1 ST/10 ST/80 ST
- Typ: LUB12
- Typ av motorstartare: Direktstartapparat
- Märkdrifteffekt vid AC-3, 400 V: 5.5 kW
- Med kortslutningsutlösning: Ja
- Märkspänning matning vid AC 50 Hz: 24-240 V
- Märkspänning matning vid DC: 24-220 V
- Märkdriftsström Ie: 12 A
- Antal indikeringsljus: 0
- Antal manöverpositioner: 3
- Antal hjälpkontakter normalt öppna (NO): 1
- Antal hjälpkontakter normalt stängda (NC): 1
- Bredd: 45 mm
- Koordinationsklass (IEC 60947-4-3): Klass 2
- Djup: 126 mm
- Extern reset möjlig: Nej
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Höjd: 154 mm
- Kapslingsklass (IP): IP20
- Lämplig för nödstopp: Nej
- Med säkring: Nej
- Med transformator: Nej
- Märkdrifteffekt vid AC-3, 230 V, 3-fas: 3 kW
- Märkdriftström vid AC-3, 400 V: 12 A
- Märkeffekt, 460 V, 60 Hz, 3-fas: 5.5 kW
- Märkeffekt, 575 V, 60 Hz, 3-fas: 5.5 kW
- Märkspänning matning vid AC 60 Hz: 24-240 V
- Omgivningstemperatur, övre driftgräns: 70 °C
- Lämplig för montage på skena: Ja
- Spänningstyp för manöver: AC/DC
- Stödjer protokoll AS-Interface Safety at Work: Nej
- Stödjer protokoll ASI: Nej
- Stödjer protokoll CAN: Nej
- Stödjer protokoll Data-Highway: Nej
- Stödjer protokoll DeviceNet: Nej
- Stödjer protokoll DeviceNet Safety: Nej
- Stödjer protokoll EtherNet/IP: Nej
- Stödjer protokoll Foundation Fieldbus: Nej
- Stödjer protokoll INTERBUS: Nej
- Stödjer protokoll INTERBUS Safety: Nej
- Stödjer protokoll LON: Nej
- Stödjer protokoll Modbus: Nej
- Stödjer protokoll PROFIBUS: Nej
- Stödjer protokoll PROFINET CBA: Nej
- Stödjer protokoll PROFINET IO: Nej
- Stödjer protokoll PROFIsafe: Nej
- Stödjer protokoll SERCOS: Nej
- Stödjer protokoll SUCONET: Nej
- Stödjer protokoll SafetyBUS p: Nej
- Stödjer protokoll TCP/IP: Nej
- Stödjer protokoll för andra bussystem: Nej
- Typ av elektrisk anslutning för hjälp och manöverströmkretsar: Skruvanslutning
- Villkorlig kortslutningsmärkström, typ 1, 480 Y/277 V: 10000 A
- Villkorlig kortslutningsmärkström, typ 1, 600 V/347 V: 4000 A
- Villkorlig kortslutningsmärkström, typ 2, 230 V: 50000 A
- Villkorlig kortslutningsmärkström, typ 2, 400 V: 50000 A
- REACH Datum: 2022-07-20
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
