Schneider Electric
F/B-kopplare TeSys U

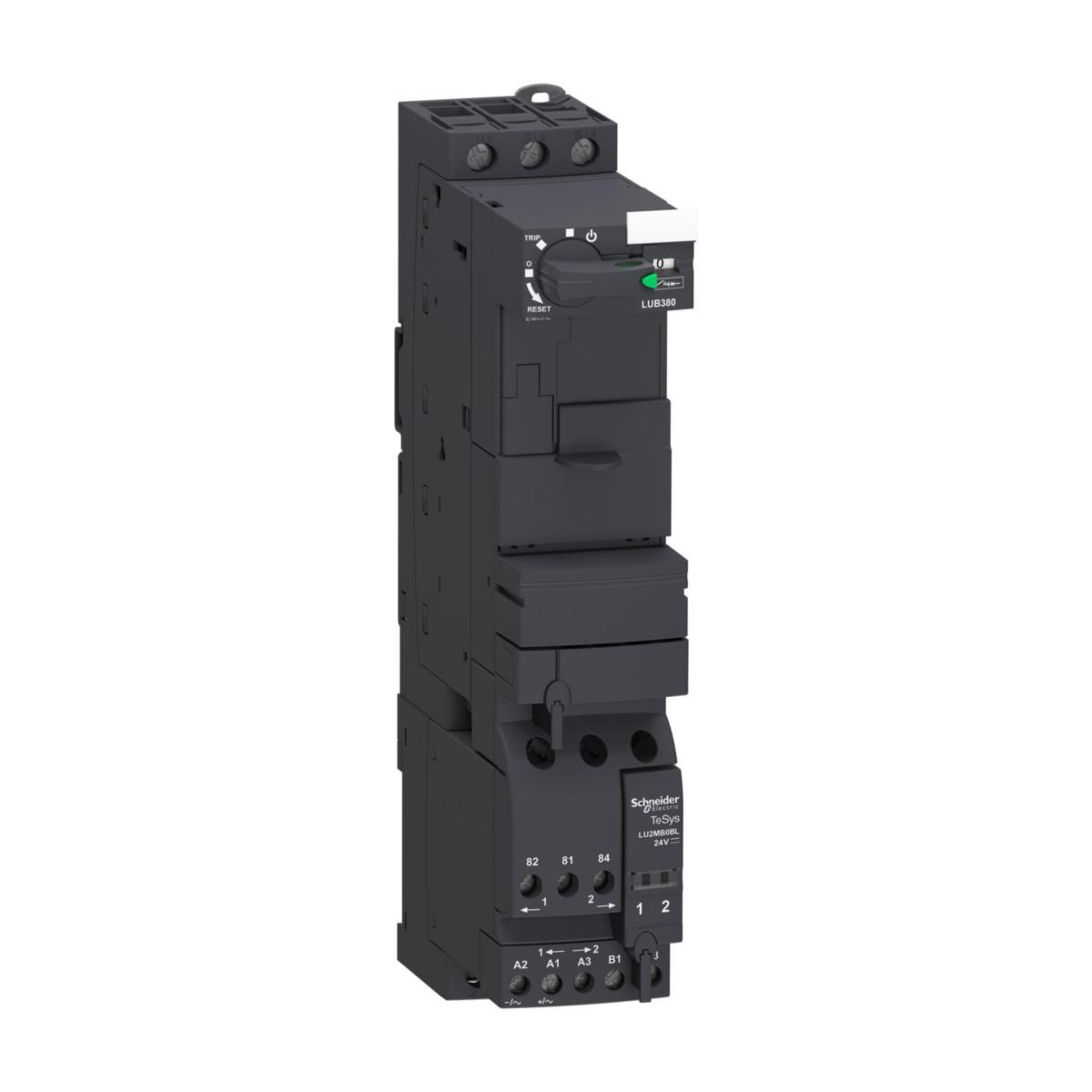

F/B-KOPPLARE 38A 24V DC LU2B38BL
Artikelnummer: Lev. artikelnr:
3230183
LU2B38BL
för att se saldo och pris
TeSys U är den mest kompakta motorstartern. Den täcker motorapplikationer (direktstart, fram/backkopplare samt skydd för frekvensomriktare) från 0 till 18,5 kW (0 till 38 A), vilket garanterar en brytkapacitet på 50 kA (25 kA vid 38 A) med total koordination (enligt IEC 60947-6-2).Med en kapacitet på upp till 38 A/18,5 kW består TeSys U av:En 45 mm basenhet(1): 12,32 eller 38 A, direktstart eller fram/back, strömbrytarfunktion och inbyggd störningseliminering 3 val av skyddsmodul: standard : skydd mot överbelastningar och kortslutningar/Expanderbar :standard + larm och feldifferentiering/multifunktions- (2): realtidsstyrning av motorbelastning, lokal eller fjärrdiagnostik och parameterinställning Kommunikationsmodul : (3): Modbus, CANopen och PROFIBUS DP, Ethernet, DeviceNet, Fipio, Interbus S via Advantys STB le-modul eller en enkel parallellänk
- Artikelnummer: 3230183
- Lev. artikelnr: LU2B38BL
- Ean artikelnr: 3606481493668
- Materialklass QO360B
Teknisk data
- Typ: LU2B38BL
- Typ av motorstartare: Reverseringsstartapparat
- Märkdrifteffekt vid AC-3, 400 V: 18.5 kW
- Med kortslutningsutlösning: Ja
- Märkspänning matning vid DC: 24 V
- Märkdriftsström Ie: 38 A
- Antal indikeringsljus: 0
- Antal manöverpositioner: 3
- Antal hjälpkontakter normalt öppna (NO): 1
- Antal hjälpkontakter normalt stängda (NC): 1
- Bredd: 45 mm
- Koordinationsklass (IEC 60947-4-3): Klass 2
- Djup: 126 mm
- Extern reset möjlig: Nej
- Huvudströmkretsens anslutningssätt: Skruvanslutning
- Höjd: 224 mm
- Kapslingsklass (IP): IP20
- Lämplig för nödstopp: Nej
- Med säkring: Nej
- Med transformator: Nej
- Märkdrifteffekt vid AC-3, 230 V, 3-fas: 9 kW
- Märkdriftström vid AC-3, 400 V: 38 A
- Märkeffekt, 460 V, 60 Hz, 3-fas: 18.5 kW
- Märkeffekt, 575 V, 60 Hz, 3-fas: 18.5 kW
- Omgivningstemperatur, övre driftgräns: 70 °C
- Skenmontage möjligt: Ja
- Spänningstyp för manöver: DC
- Stödjer protokoll AS-Interface Safety at Work: Nej
- Stödjer protokoll ASI: Nej
- Stödjer protokoll CAN: Nej
- Stödjer protokoll Data-Highway: Nej
- Stödjer protokoll DeviceNet: Nej
- Stödjer protokoll DeviceNet Safety: Nej
- Stödjer protokoll EtherNet/IP: Nej
- Stödjer protokoll Foundation Fieldbus: Nej
- Stödjer protokoll INTERBUS: Nej
- Stödjer protokoll INTERBUS Safety: Nej
- Stödjer protokoll LON: Nej
- Stödjer protokoll Modbus: Nej
- Stödjer protokoll PROFIBUS: Nej
- Stödjer protokoll PROFINET CBA: Nej
- Stödjer protokoll PROFINET IO: Nej
- Stödjer protokoll PROFIsafe: Nej
- Stödjer protokoll SERCOS: Nej
- Stödjer protokoll SUCONET: Nej
- Stödjer protokoll SafetyBUS p: Nej
- Stödjer protokoll TCP/IP: Nej
- Stödjer protokoll för andra bussystem: Nej
- Typ av elektrisk anslutning för hjälp och manöverströmkretsar: Skruvanslutning
- Villkorlig kortslutningsmärkström, typ 1, 480 Y/277 V: 10000 A
- Villkorlig kortslutningsmärkström, typ 1, 600 V/347 V: 4000 A
- Villkorlig kortslutningsmärkström, typ 2, 230 V: 25000 A
- Villkorlig kortslutningsmärkström, typ 2, 400 V: 25000 A
- REACH Datum: 2022-07-20
- REACH - Innehåller kandidatämnen: Bly
- REACH Informationsplikt: Ja
