ABB

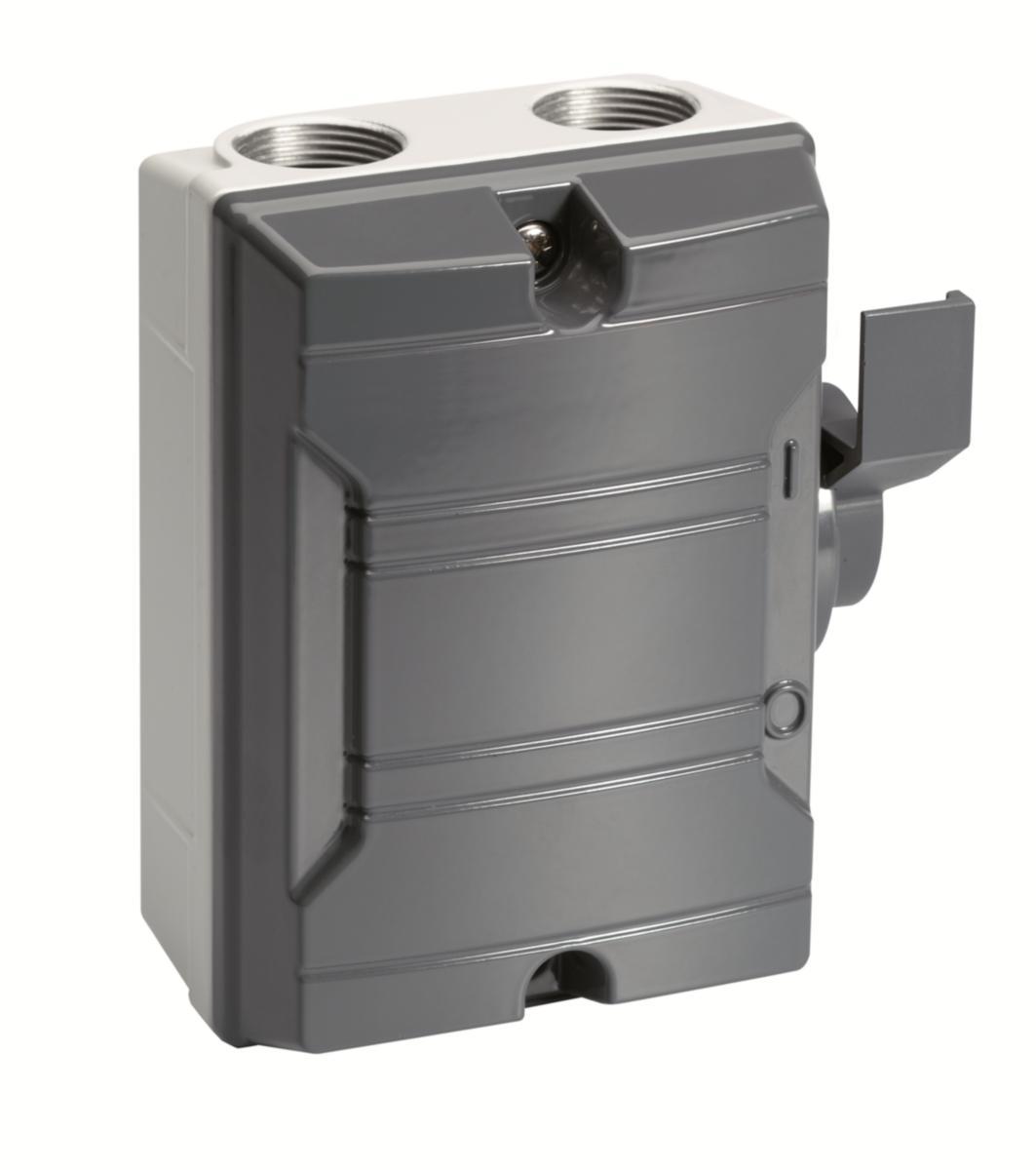

Säkerhetsbrytare lättmetallkapslad LBAS16-25A

SÄKERHETSBRYTARE LBAS 316/1 SÄKERHETSBR. LÄTTMET. KAPSL.
Artikelnummer:
3145600
Lev. artikelnr:
2CMA142317R1000





 för att se saldo och pris
Produkten är miljöbedömd av SundaHus
Kapslingarna är tillverkade av aluminiumlegering och lackerade med låda i ljusgrå och lock i mörkgrå kulör. Kapslingarna har M-gängade införingsöppningar. LBAS 325 är försedd med ett extra hål M16 neråt för signal eller hjälpkontakt kabel. Tätningsnipplar (IP54) medlevereras i varje brytare. Samtliga brytare är försedda med en slutande hjälpkontakt. De kan kompletteras med en extra hjälpkontakt. Brytarna är låsbara i O-läge. Efter öppning av vredets "knock-out"är brytarna låsbara även i I-läget. LBAS 316, 325 med ett hänglås. Med låsbygel L6 (31 458 70) kan upp till sex hänglås per låsbygel användas. Nollplint för 5-ledarsystem ingår. Brytarna är halogenfria.
  • Artikelnummer:
    3145600
  • Lev. artikelnr:
    2CMA142317R1000
  • Ean artikelnr:
    7392696423175
  • Ersätter artikelnr:
    3145614
  • Materialklass
    QO1300
Teknisk data
  • Övriga förp.storlekar: 1 ST/10 ST
  • Typ: LBAS 316/1
  • Utförande: 2+2/25
  • Märkström vid AC-23, 400 V: 16 A
  • Nominell kontinuerlig ström Iu: 32 A
  • Antal poler: 3
  • Antal hjälpkontakter normalt öppna (NO): 1
  • Antal hjälpkontakter normalt stängda (NC): 0
  • Utförande som huvudbrytare: Ja
  • Utförande som service-/reparationsbrytare: Ja
  • Utförande som säkerhetsbrytare: Ja
  • Max. märkdriftspänning Ue vid AC: 690 V
  • Märkuteffekt vid AC-23, 400 V: 7.5 kW
  • Märkström vid AC-21, 400 V: 25 A
  • Utförande som nödstoppsinstallation: Nej
  • Skyddsklass (IP) framsida: IP65
  • Antal omkopplare: 1
  • Nominell driftspänning: 690 V
  • Färg på manöverelement: Grå
  • Apparatbyggsätt: Komplett apparat i kapsling
  • Huvudströmkretsens anslutningssätt: Skruvanslutning
  • Integrerad motordrift: Nej
  • Kan spärras/låsas: Ja
  • Lämplig för fyrhåls frontmontage: Nej
  • Lämplig för centralt frontmontage: Nej
  • Lämplig för golvmontering: Nej
  • Lämplig för inbyggnad i fördelningar: Ja
  • Motordrift valbar: Nej
  • Spänningsutlösare valbar: Nej
  • Typ av kontrollelement: Långt vridhandtag
  • Version med omkastad omkopplare: Nej
  • Villkorad nominell kortslutningsström Iq: 25 kA
  • Omkopplingseffekt vid 400 V: 7.5 kW
  • REACH Datum: 2022-01-18
  • REACH Informationsplikt: No
