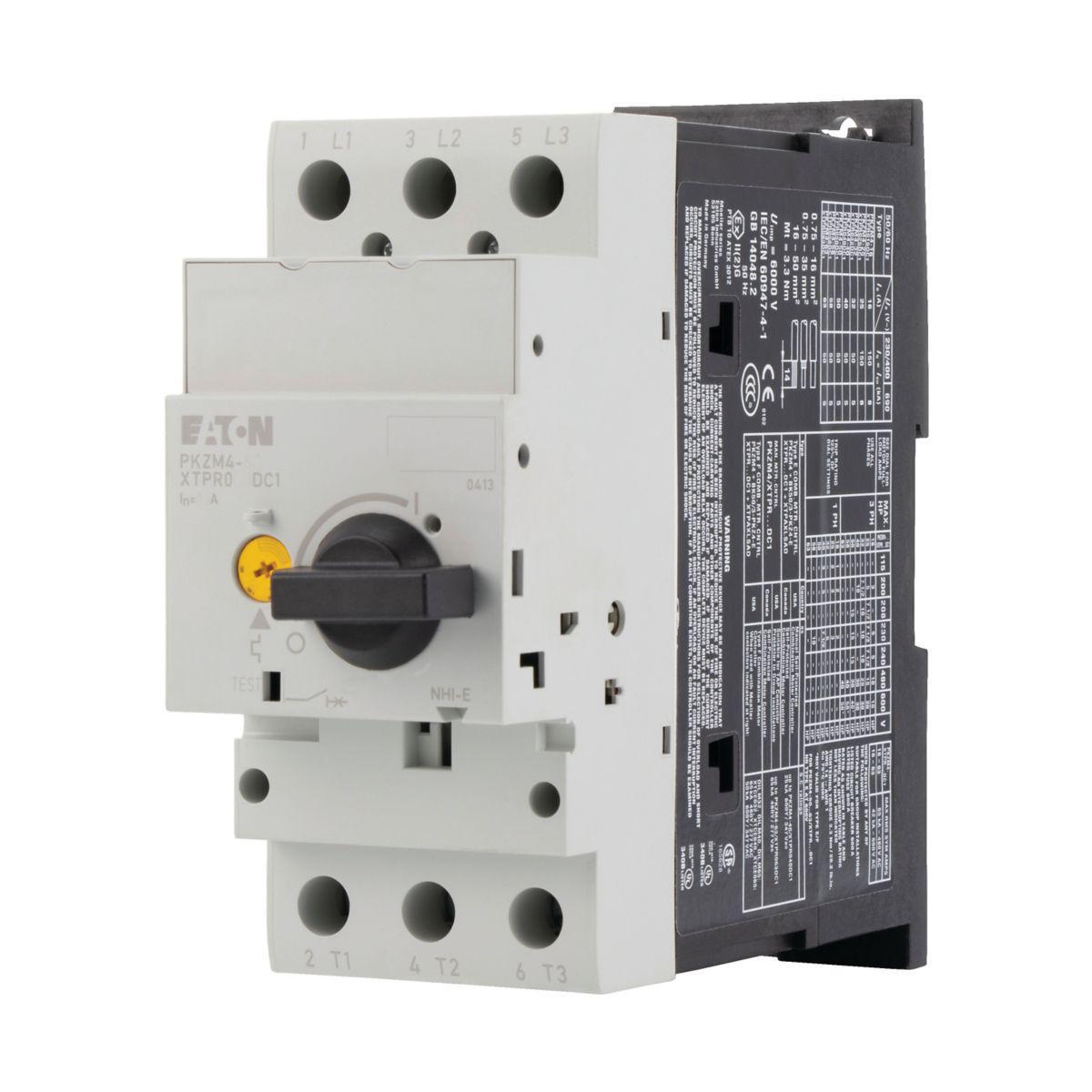

Motorskyddsbrytare okapslad PKZM4

Okapslade motorskyddsbrytare för montage på bärskena (bredd 35 mm, höjd 7,5/10/15 mm). Överlast- och kortslutningsskydd för motorer upp till 11 kW/400 V. PKZM 0 är obegränsat kortslutningssäker ("egensäker") upp till märkström Iu = 10 A. Genom att kombinera motorskyddsbrytare PKZM 0 med kontaktor DILM (E32) erhålls en startkopplare PKZM 0-DILM. Startkopplaren monteras på 35 mm bärskena. Vidare kan PKZM 0 kompletteras med andra tillbehör enligt nedan.
1. Motorskyddsbrytare PKZMO1 (Promotor)
2. Motorskyddsbrytare PKZM0
3. Motorskyddsbrytare PKZM4
4. Handtag för dörrmontage (PKZM0 och PKZM4)
5. Shunt- eller underspänningsutlösare6. Utlösningsindikator AGM2, hjälpkontakt NHI(E)7. Strömbegränsare CL-PKZ0
Motorskyddsbrytare PKZM4 kan kombineras med: 3. Normalhjälpkontakt NHI 5. Utlösningsindikator AGM2 6. Shunt eller underspänningsutlösare
Okapslad motorskyddsbrytare med termiskt överlastskydd och magnetiskt kortslutningsskydd. För montage på 35 mm bärskena eller skruvmontage. Brytförmåga upp till märkström 25A = 150 kA, vid märkström upp till 63A = 50 kA.
